產品說明

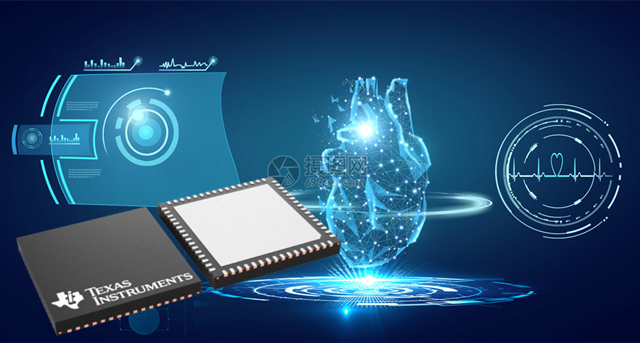

ADS52J65IRGCR 是一款8 通道 16 位模數轉換器 (ADC) ，采用 CMOS 工藝和創新型電路技術。該器件的工作功耗很低，使用 2Vpp 滿量程輸入，并提供極高的信噪比 (SNR) 性能。該器件在 5MHz 時提供 80dBFS 的空閑 SNR 和 78dBFS 的滿量程 SNR。250MHz 的高輸入帶寬使得該器件適合于廣泛的應用，例如高頻醫療超聲、磁共振成像和多通道數據采集。該 ADC 集成了一個經過修整來匹配不同器件的內部基準。
ADS52J65 具有先進的數字特性，包括帶有分數抽取濾波器的數字 I/Q 解調器。該器件使用 8B 轉 10B 格式對來自各個通道的 ADC 數據進行編碼，使用電流模式邏輯 (CML) 輸出緩沖器將這些數據作為串行器/解串器數據流發送，并遵循 JESD204B 標準。來自所有八個通道的 ADC 數據可通過單個 CML 緩沖器（單信道串行器/解串器）輸出，數據速率限制為最高 12.8Gbps。使用串行器/解串器輸出可減少接口線的數量。這樣，與低功耗設計一起，可將八個通道封裝在一個 9mm × 9mm 的 VQFN 封裝內，從而實現高密度系統集成。
特性
? 16 位分辨率，空閑 SNR：80dBFS
? 在 125MSPS 且每個信道包含 4 個通道時的功耗為70mW/通道
? 在 62.5MSPS 且每個信道包含 8 個通道時的功耗為 45mW/通道
? 滿量程輸入：2VPP
? 滿量程 SNR：78dBFS (fin = 10MHz)
? 滿量程 SFDR：–85dBc (fin = 10MHz)
? 模擬輸入 –3dB 帶寬 = 250MHz
? 輸入為 2VPP 時的最大輸入信號頻率 = 130MHz
? 快速且一致的過載恢復
? 高級數字 特性
– 直流失調電壓自動校正
– 數字均流
? 數字 I/Q 解調器
– 分數抽取濾波器 M = 1 至 63（單位增量為0.25）
– 數據輸出速率在抽取后降低
– 在 80MSPS 且抽取因子 = 2 時的功耗為64mW/通道
– 帶有 32 個預設模式的片上 RAM
? JESD204B 子類 0、1 和 2
– 每個 JESD 信道包含 2、4 或 8 個通道
– 10Gbps JESD 接口
– 在線跡長度較短（小于 5 英寸）時支持高達12.8Gbps 的信道速率
? 64 引腳非磁性 9mm × 9mm 封裝
應用
? 醫療影像：超聲、MRI
? 高頻超聲
? 無損檢測 (NDT)
? 雷達、激光雷達和光譜分析
? 數字示波器和數據采集
