最新資訊ADC14X250RHBR器件是一款單通道高性能模數轉換器，能夠?qū)⒛M輸入信號轉換成 14 位數字，其采樣速率達 250MSPS。其主要特性? 分辨率：14 位? 轉換速率：250MSPS? 性能：– 輸入：240MHz，-3dBFS– 信噪比 (SNR)：70.1dBFS– 噪聲頻譜密度：-151.1dBFS/Hz– 無雜散動態…
ADC14X250RHBR器件是一款單通道高性能模數轉換器，能夠?qū)⒛M輸入信號轉換成 14 位數字，其采樣速率達 250MSPS。
其主要特性
? 分辨率：14 位
? 轉換速率：250MSPS
? 性能：
– 輸入：240MHz，-3dBFS
– 信噪比 (SNR)：70.1dBFS
– 噪聲頻譜密度：-151.1dBFS/Hz
– 無雜散動態范圍 (SFDR)：87dBFS
– 非 HD2 和非 HD3 毛刺：-92dBFS
– 無輸入 SNR：71.1dBFS
? 功耗：584mW
? 額定溫度最高達 105°C（在散熱焊盤處）
? JESD204B 通道速率高達 5Gb/s 的子類 1 單通道串行數據接口
? 經緩沖的模擬輸入
? 差分輸入相位和幅值校正
? 輸入采樣時鐘分頻器（1 分頻、2 分頻、4 分頻、8分頻）
? 4 線制串行外設接口 (SPI)

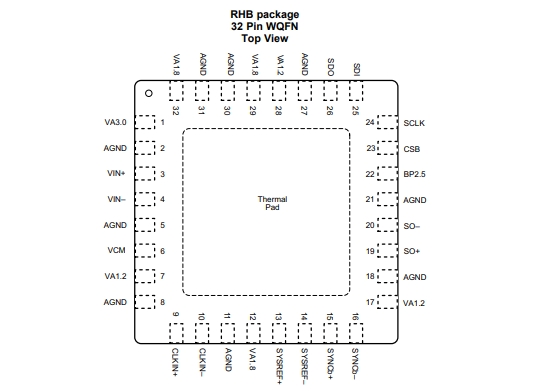

? 32 引腳超薄型四方扁平無引線 (WQFN) 封裝（5mm×5mm、0.5mm 間距）
應用范圍
? 高中頻 (IF) 采樣接收器
? 多載波基站接收器
– GSM/EDGE，CDMA2000，UMTS，LTE，WiMax
? 多樣性、多模式和多波段接收器
? 數字預失真
? 軟件定義無線電 (SDR)
? 測試和測量設備
? 通信儀器儀表
? 雷達
? 便攜式儀表
詳情
集成的輸入緩沖器消除了來自內部開關電容采樣電路的電荷回饋噪聲，并且簡化了驅動放大器、抗混疊濾波器以及阻抗匹配的系統級設計。此外，ADC14X250RHBR還可以對緩沖器進行調整以校正差分輸入信號路徑的相位和幅值失衡，從而改善偶數階諧波失真。輸入采樣時鐘分頻器提供整數分頻比以簡化系統時鐘。
ADC14X250RHBR集成有低噪聲電壓基準，無需使用外部去耦電容器，從而簡化了電路板級設計。數字輸出數據通過采用 32 引腳 5mm × 5mm WQFN 封裝的 JESD204B 子類 1 單通道接口提供。ADC14X250RHBR可在 1.2V、1.8V 和 3.0V 電源供電下工作。可使用 SPI 來配置與 1.2V 至 3V 邏輯電路兼容的器件。
ADC14X250RHBR的性能參數
分辨率：14 位
轉換速率：250MSPS
DNL - 微分非線性：+/- 1 LSB
ENOB - 有效位數：11.5 Bit
特點：High Performance
濕度敏感性：Yes
功耗：584 mW
產品類型：ADCs - Analog to Digital Converters
SFDR - 無雜散動態范圍：93 dB
SINAD - 信噪和失真率：71 dB
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
封裝 / 箱體：VQFN-32
立即聯系明佳達（www.737420.cn），獲取ADC14X250RHBR實時庫存報價！
