明佳達提供Motorcomm/裕太微【YT6801/YT6801SH】用于 PCI Express 應用的集成式 10/100/1000m 千兆以太網控制器
一般說明
YT6801/YT6801SH是一款單千兆端口以太網控制器。它集成了 IEEE802.3 以太網媒體訪問控制器（MAC）、單個三速物理層（PHY）端口、一次性可編程（OTP）和 PCI Express x1 控制器。它采用高度緊湊的 32 引腳 QFN 4x4 封裝。
嵌入式物理層完全符合 IEEE 802.3 標準，支持 1000Base-T、100Base-TX 和 10Base-Te。利用 AFE、DFE、回聲消除器和串?dāng)_消除器，數據包可以 1000Mbps 的速率傳輸和接收，在 100 米或更長的 CAT.5E 電纜上不會出現錯誤。此外，由于采用了堅固耐用的模擬設計，該產品還具有良好的靜電放電/浪涌性能。還支持自動交叉、極性校正和 EEE/mart-EEE 等其他功能。
MAC 支持全雙工和半雙工模式。支持流量控制。它還引入了豐富的協議卸載功能： ARP/NS 卸載、TCP 大型發送卸載、TCP/UDP 校驗和卸載、IPV4/IPV6 校驗和卸載。支持接收端擴展（RSS），以平衡 CPU 的負載?？蛻艨赏ㄟ^ WOL 功能遠程喚醒電腦，該功能支持幀模式匹配、魔術包、鏈路變化和 Microsoft WPI。
PCIe 1.1 控制器功能增強，支持各種電源狀態，包括 L0、L1、L1SS、L2 和 L3。配合 ASPM/ACPI 功能，整個系統可以進入各種低功耗狀態，如睡眠、休眠和現代待機，以節省更多電能?？刂破鬟€支持延遲報告（LTR）。還支持 MSI 和 MSI-X。

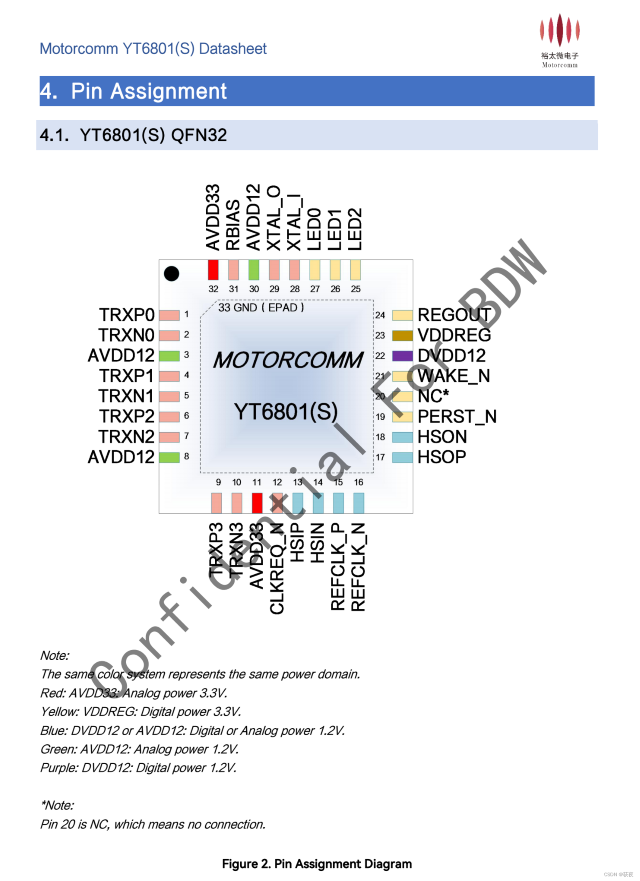

PIN腳定義如下：
如有需求，歡迎來電與陳先生聯系：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
公司網址：www.737420.cn
