PCM3140QRGERQ1是（Texas Instruments）生產的一款高性能音頻模數轉換器（ADC），支持多通道同步采樣，適用于脈沖密度調制（PDM）麥克風輸入場景。
產品特征
多通道高性能ADC：
4通道模擬麥克風或線路輸入
8通道數字PDM麥克風或模擬和數字麥克風組合
ADC線路和麥克風差分輸入性能：
動態范圍(DR)：106dB
-98 dB THD+N
ADC通道求和模式，DR性能：
109 dB，2通道求和
112dB4通道總和
ADC輸入電壓：
差分，2VRMS 滿量程輸入
單端，1VRMS 滿量程輸入
ADC采樣率 (fS) = 8kHz至768kHz頻率范圍
可編程通道設置：
0dB至42dB通道增益，1dB步進
-100dB至27dB數字音量控制
增益校準，分辨率為0.1 dB
相位校準，分辨率為163ns
可編程麥克風偏置或電源電壓生成
低延遲信號處理濾波器選擇
可編程HPF和雙四通道數字濾波器
自動增益控制器（AGC）
I2C或SPI控制
集成式高性能音頻PLL
自動時鐘分頻器設置配置
音頻串行數據接口：
格式：TDM、I2S或左對齊 (LJ)
字長度：16位、20位、24位或32位
控制器或目標接口
3.3V或1.8V單電源運行
3.3 V或1.8 V I/O電源運行
1.8V AVDD 電源的功耗：
16kHz采樣率下為8.5mW/通道
48kHz采樣率下為9.2mW/通道
描述

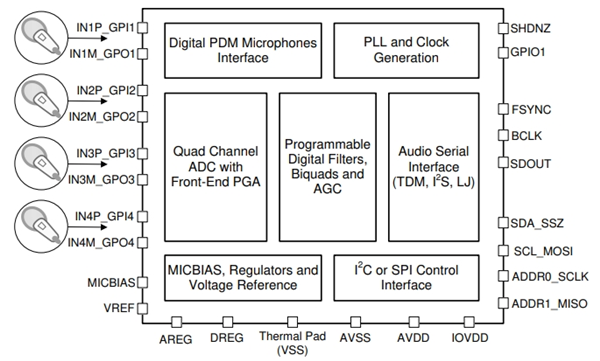

PCM3140QRGERQ1音頻 ADC是四通道768kHz Burr-Brown? 音頻ADC，具有106dB信噪比（SNR）。這些音頻ADC支持線路和麥克風輸入，允許單端和差分輸入配置。PCM3140QRGERQ1 ADC還支持 同時采樣多達四個模擬通道或八個數字通道，用于脈沖密度調制（PDM）麥克風輸入。
這些具有高性能功能的音頻ADC可由3.3V或1.8V單電源供電。這使得該設備成為空間有限的音頻系統在遠場麥克風錄音應用中的絕佳選擇。PCM3140QRGERQ1設備符合汽車應用要求。
PCM3140QRGERQ1 ADC集成了可編程通道增益、數字音量控制、可編程麥克風偏置電壓、鎖相環(PLL)、可編程高通濾波器、雙四通道濾波器和低延遲濾波器模式。這些音頻ADC的工作溫度范圍為-40°C至125°C，采用24引腳VQFN封裝。PCM3140QRGERQ1 ADC是麥克風陣列系統、聲控數字助理、電話會議系統以及安防和監控系統的理想之選。
應用場景
麥克風陣列系統
語音激活數字助理
電話會議系統
安防和監控系統
