TI 產品 | TPS92543QPKDRQ1，支持4.5V到65V降壓的汽車 LED 驅動器

來源：本站時間：2025-08-12瀏覽數：

TPS92543QPKDRQ1汽車 LED 驅動器是一款具有具有 2A 同步 CC 降壓和旁路 FET 控制器的汽車級 65V 同步升壓控制器。以下是其核心特性：? 符合面向汽車應用的 AEC-Q100 標準– 1 級：–40C 至 125C 環境工作溫度范圍– 器件 HBM 分類等級 H1C– 器件 CDM 分類等級 C5? 功能…

TPS92543QPKDRQ1汽車 LED 驅動器是一款具有具有 2A 同步 CC 降壓和旁路 FET 控制器的汽車級 65V 同步升壓控制器。以下是其核心特性：

? 符合面向汽車應用的 AEC-Q100 標準

– 1 級：–40°C 至 125°C 環境工作溫度范圍

– 器件 HBM 分類等級 H1C

– 器件 CDM 分類等級 C5

? 功能安全型

– 可提供用于功能安全系統設計的文檔

? 4.5V 到 65V 的寬輸入電壓范圍

? 具有集成開關的同步降壓

– 持續輸出電流高達 2A，精度為 4%

? 同步升壓控制器

– 可編程輸出電壓高達 65V

? 用于分流 FET 調光的六個懸空柵極驅動器

– 可編程寬度和相位設置

– 可編程 PWM 頻率

? 用于降低 EMI 的升壓和降壓展頻

? 降壓開關過熱保護

? UART 串行通信

– 用于系統時鐘的內部振蕩器

– LMM 兼容

? 內部 EEPROM

– 默認設置

– 客戶校準數據


詳情

TPS92543QPKDRQ1器件包含一個同步升壓控制器和一個單片同步降壓 LED 驅動器，具有 4.5V 至 65V 的寬降壓輸入工作電壓范圍。TPS92543QPKDRQ1包含三個串聯的浮動旁路 FET 控制器的兩個子燈串。

同步升壓控制器實現了一個峰值電流模式控制器，可在恒定電壓模式下運行。升壓轉換器經過編程，可與另一個 TPS92543 一起實現雙相運行?？墒褂每删幊?8 位 DAC 對輸出電壓進行編程。

單片同步降壓驅動器可實現自適應導通時間平均電流模式控制功能，經設計可與分流 FET 調光技術和基于 LED 矩陣管理器的動態光束前照燈兼容。自適應導通時間控制功能可提供近乎恒定的開關頻率，頻率設置范圍為 100kHz 至 1.0MHz。電感器電流檢測和閉環反饋功能可在寬的輸入電壓、輸出電壓和環境溫度范圍內實現優于 ±4% 的精度。

TPS92543QPKDRQ1包含三個串聯的浮動旁路 FET 控制器的兩個子燈串，可執行 LED 并聯 FET 調光。每個控制器都可以執行 FET 調光，段電壓高達 55V。器件包括用于每個單獨段相移和脈沖寬度的可編程寄存器。

TPS92543QPKDRQ1包括一個內部振蕩器。UART 串行接口與 TPS9266x 和 TPS9254x 器件兼容。內部 EEPROM 可存儲系統默認值以及校準和照明模塊數據。四個可配置的 MPIO 可配置為數字輸入或輸出，或者 ADC 輸入，用于系統溫度補償、LED 分級和編碼。

TPS92543QPKDRQ1采用 7.0mm × 7.0mm 熱增強型 48 引腳 HTQFP 封裝，具有外露焊盤。

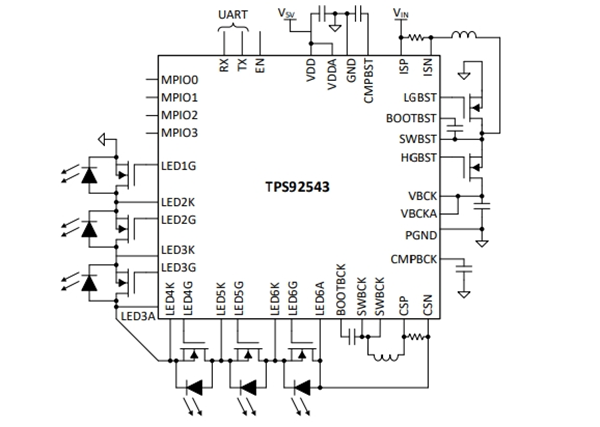

典型應用

? 汽車前照燈和自適應 LED 驅動模塊

性能參數

產品：TPS92543QPKDRQ1

類型：DC DC 控制器，DC DC 穩壓器

拓撲：降壓，升壓

內部開關：是

輸出數：6

電壓 - 供電（最低）：4.5V

電壓 - 供電（最高）：65V

電壓 - 輸出：65V
