THS3491IDDAR是一款900MHz、500mA 高功率輸出電流反饋放大器，其高功率輸出和低失真特性使其在通信、測試設備、儀器儀表以及需要高精度放大的工業控制系統中具有廣泛應用?。
THS3491IDDAR主要具備以下特征：
? 帶寬：
– 900MHz（VO = 2VPP，AV = 5V/V）
– 320MHz（VO = 10VPP，AV = 5V/V）
? 壓擺率：8000V/μs (VO = 20VPP)
? 輸入電壓噪聲：1.7nV/√Hz
? 雙極電源電壓范圍：±7V 至 ±16V
? 單電源電壓范圍：14 V 至 32 V
? 輸出擺幅：28VPP（±16V 電源，100Ω 負載）
? 線性輸出電流：±420 mA（典型值）
? 16.8mA 修整后的電源電流（低溫度系數）
? HD2 和 HD3：小于 –75dBc（50MHz，VO =10VPP，100Ω 負載）
? 上升和下降時間：1.3ns（10V 階躍）
? 過沖：1.5%（10V 階躍，AV = 5V/V）
? 電流限制和熱關斷保護
? 關斷特性
說明
THS3491IDDAR電流反饋放大器 (CFA) 可以為在從直流到大于 100MHz 值（負載為 100Ω）的高輸出功率水平實現最低失真的應用提供更出色的性能。盡管該電流反饋設計的額定增益為 5V/V，但它能夠在寬增益范圍內保持幾乎恒定的帶寬和失真。
8000V/μs 的壓擺率能夠以低失真和 100MHz 的頻率為嚴苛的負載提供 10V PP 的輸出。900MHz、小信號帶寬能夠以 10V 階躍以及小于 1.3ns 的上升和下降時間提供小于 1.5% 的低過沖。大于 500mA 的峰值輸出電流驅動值能夠以快速的信號驅動高電容負載。
與傳統的 THS3091 或 THS3095 選項相比， THS3491IDDAR的更低輸出余量能夠在相同的 ±15V 電源下提供更大的輸出擺幅。
應用場景

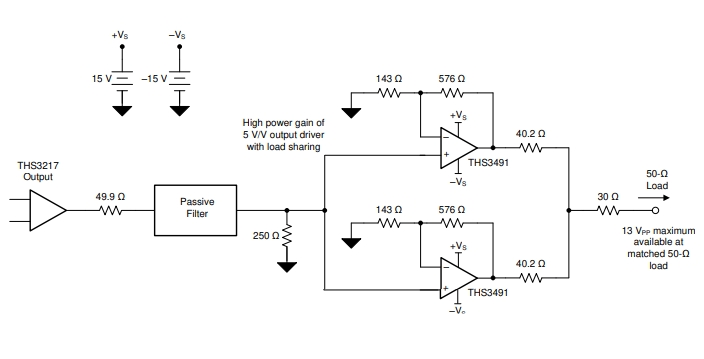

THS3491IDDAR適用于需要高功率輸出的應用場景，包括：
? 高電壓任意波形發生器
? 用于 LCD 測試儀的信號發生器
? 用于 LCR 表的輸出驅動器
? 功率 FET 驅動器
? 高容性負載壓電元件驅動器
? VDSL 線路驅動器
? 以引腳兼容的方式對 THS3095 (DDA) 進行升級
性能參數
產品：THS3491IDDAR
放大器類型：電流反饋
電路數：1
輸出類型：-
壓擺率：8000V/μs
增益帶寬積：900 MHz
電壓 - 輸入補償：1 mV
電流 - 供電：16.8mA
電流 - 輸出/通道：620 mA
電壓 - 跨度（最小值）：14 V
電壓 - 跨度（最大值）：32 V
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
封裝/外殼：8-PowerSOIC
