1、詳情

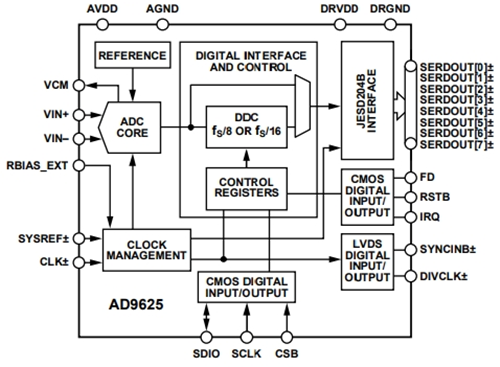

AD9625BBPZ-2.5是一款12位單芯片采樣模數轉換器(ADC)，其可在轉換速率高達每秒采樣2.5千兆(GSPS)下運行。本產品用于采樣高至第二奈奎斯特區域的寬帶模擬信號。AD9625BBPZ-2.5結合了寬輸入帶寬、高采樣率和優異的線性度，其非常適合于頻譜分析儀、數據采集系統以及各式軍工電子應用，比如雷達和干擾/抗干擾測量。
模擬輸入、時鐘和SYSREF信號均為差分輸入。AD9625BBPZ-2.5基于JESD204B的高速串行輸出可在1、2、4、6或8通道配置中進行配置。
產品優勢
1、高性能： AD9625BBPZ-2.5高采樣率下出色的SFDR應用、直接RF采樣以及片內基準電壓源。
2、靈活的數字?jǐn)?shù)據輸出格式，AD9625BBPZ-2.5基于JESD204B規格。
3、控制路徑SPI接口端口，AD9625BBPZ-2.5支持各種產品特性和功能，如數據格式、增益和偏移校準值。
技術規格
AD9625BBPZ-2.5的主要規格包括：
分辨率：12 bit
通道數量：1 Channel
接口類型：Serial
采樣比：2.5 GS/s
輸入類型：Differential
結構：Pipeline
模擬電源電壓：1.3 V, 2.5 V
數字電源電壓：1.3 V, 2.5 V
SNR – 信噪比：58.3 dB
最小工作溫度：- 40 C
最大工作溫度：+ 85 C
封裝 / 箱體：BGA-196
應用領域
AD9625BBPZ-2.5廣泛應用于以下領域：
頻譜分析儀
軍用通信
雷達
高性能數據存儲示波器
有源干擾/抗干擾
電子監控和對抗
此外，AD9625BBPZ-2.5還具有以下主要特性：
12位、2.5 GSPS無失碼ADC
SFDR = 79 dBc、AIN最高為1 GHz（?1 dBFS，2.5 GSPS）
SFDR = 77 dBc、AIN最高為1.8 GHz（?1 dBFS，2.5 GSPS）
SNR = 57.6 dBFS、AIN最高為1 GHz（?1 dBFS，2.5 GSPS）
SNR = 57 dBFS、AIN最高為1.8 GHz（?1 dBFS，2.5 GSPS）
噪聲頻譜密度 = ?149.5 dBFS/Hz (2.5 GSPS)
差分模擬輸入： 1.2 V p-p
差分時鐘輸入
3.2 GHz全功率模擬輸入帶寬
高速6或8通道JESD204B串行輸出
子類1： 6.50 Gbps (2.6 GSPS)
兩個獨立的采用10位NCO的1/8或1/16抽取濾波器
電源電壓： 1.3 V、2.5 V
靈活的數字輸出模式
內置可選數字測試碼
時間戳特性
轉換誤碼率 < 10?15
