LTC5586IUH是一款直接轉換正交解調器，專為 300MHz 至 6GHz 頻率范圍內的高線性度零 IF 和低 IF 接收器應用而優化。
【LTC5586IUH】：具寬帶 IF 放大器的 6GHz 高線性度 I/Q 解調器
其核心特性包括：
300MHz 至 6GHz 工作頻率
寬 IF 帶寬：DC 至 1GHz (–1dB 帶寬)
高的混頻器 IIP3：在 1.9GHz 時為 30dBm
高的總 OIP3：在 1.9GHz 時為 40dBm
高的總 OIP2：在 1.9GHz 時為 74dBm
用戶可調 OIP2 達 80dBm
用戶可調鏡頻抑制達 60dB
用戶可調 DC 偏移零點
串行接口
功率轉換增益：在 1.9GHz 時為 7.7dB
具 1dB 步長的 31dB RF 衰減器
在 1.9GHz 具 40dB 隔離度的 RF 開關
具片內變壓器的單端 RF 輸入
IF 放大器增益可調 (分 8 級)
工作溫度范圍 (TC)：–40°C 至 105°C
32 引腳 5mm x 5mm QFN 封裝
這些特性使得LTC5586IUH適合寬帶寬信號的解調，特別是在數字預失真（DPD）應用中表現出色。
產品詳情
LTC5586IUH是一款直接轉換正交解調器，專為 300MHz 至 6GHz 頻率范圍內的高線性度零 IF 和低 IF 接收器應用而優化。非常寬的 IF 帶寬 (超過 1GHz) 使得 LTC5586IUH尤其適合非常寬帶寬信號的解調，特別是在數字預失真 (DPD) 應用中。

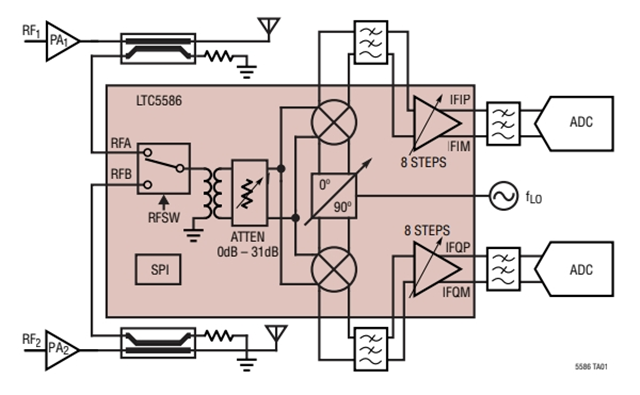

LTC5586IUH出色的動態范圍使該器件適合于要求苛刻的基礎設施直接轉換應用。LTC5586IUH內部所運用的專有技術提供了把 OIP2 優化至 80dBm 和實現優于 60dB 之鏡頻抑制的能力。DC 偏移控制功能在 A/D 轉換器輸入端上提供了 DC 偏移的置零，從而優化了采用 DC 耦合 IF 信號通路之真正零 IF 接收器的動態范圍。寬帶 RF 和 LO 輸入端口使得能夠用單個器件覆蓋所有主要的無線基礎設施頻段。
LTC5586IUH的 IF 輸出專為直接與大多數常用 A/D 轉換器輸入接口相對接而設計。該器件的高 OIP3 和高轉換增益免除了在 IF 信號通道中增設額外放大器的需要。
應用領域
LTC5586IUH適用于以下應用場景：
4G 和 5G 基站接收機
寬帶 DPD 接收機
點對點寬帶無線電設備
高線性度直接轉換 I/Q 接收機
鏡頻抑制接收機
此外，LTC5586IUH的規格包括：
功能：解調器，放大器
LO 頻率：300MHz ~ 6GHz
射頻頻率：300MHz ~ 6GHz
P1dB：12.5dBm
增益：9.2dB
噪聲系數：31dB
電流 - 供電：440 mA
電壓 - 供電：5V
安裝類型：表面貼裝型
器件封裝：32-QFN（5x5）
