?LTC5551IUF是一款專為需要非常高動態范圍的RF下變頻混頻器應用而優化的器件?。
LTC5551IUF:300MHz 至 3.5GHz 超高動態范圍下變頻混頻器
優勢和特點
+36dBm 輸入 IP3
2.4dB 轉換增益
低噪聲指數:<10dB
+18dBm 超高輸入 P1dB
670mW 功耗
2.5V 至 3.6V 工作電壓
50Ω 單端 RF 和 LO 輸入
0dBm LO 驅動電平
低功率模式
–40℃ 至 105°C 工作溫度 (TC)
小巧的解決方案尺寸
使能引腳
16 引腳 (4mm x 4mm) QFN 封裝
由于其高集成度和低功耗特性,LTC5551IUF非常適合需要高性能接收器的無線通信設備?。
產品簡介
?LTC5551IUF是一款專為需要非常高動態范圍的RF下變頻混頻器應用而優化的器件?。它覆蓋了300MHz至3.5GHz的RF頻率范圍以及200MHz至3.5GHz的LO頻率范圍。LTC5551IUF具有高集成度,能夠最大限度地縮減總體解決方案成本、電路板空間和系統級偏差,同時提供極高的動態范圍?。

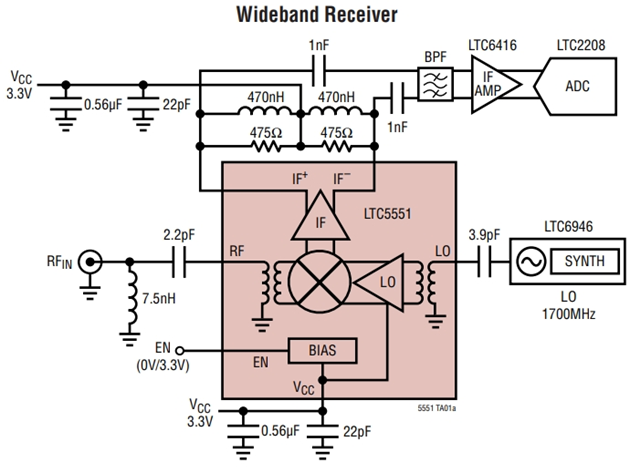

LTC5551IUF具有非常高的 IIP3 和 P1dB 及低功耗特性。該器件的一種典型應用是涵蓋 700MHz 至 2.7GHz 頻率范圍的基站接收機。RF 輸入能夠與眾多頻率相匹配,而且 IF 可在高達 1GHz 的頻率條件下使用。
通過把 ISEL 引腳拉至高電平可啟動一種低功率模式,從而使功耗下降大約 1/3,不過,IIP3 指標也將相應地降至約 +29dBm。另外,還可以使用 EN 引腳來接通和關斷混頻器。LTC5551IUF的高集成度較大限度地縮減了總體解決方案成本、電路板空間和系統級偏差,同時為要求苛刻的接收機應用提供了極高的動態范圍。
應用領域
LTC5551IUF的典型應用包括:
GSM、LTE、LTE-Advanced 基站
直放站
DPD 觀測接收機
公共安全無線電、軍事和國防
航空電子無線電設備和 TCAS 轉發器
有源相控陣天線
白頻段無線電接收機
技術參數
射頻類型:手機,GSM
頻率:300MHz ~ 3.5GHz
混頻器數:1
增益:3.2dB
噪聲系數:10.9dB
輔助屬性:降頻變頻器
電流 - 供電:204mA
電壓 - 供電:2.5V ~ 3.6V
安裝類型:表面貼裝型
器件封裝:16-QFN(4x4)
產品編號:LTC5551IUF
