TX08DACP 是集成 8 個線性放大器和 DAC 并配備 5 級脈沖發生器、T/R 開關和片上波束形成器的射頻發射器。
TX08DACP 8 通道超聲波發射器
特性:
? 8 通道發送器,每個通道包括:
– 具有片上波束形成功能的五級脈沖發生器
– 有源 T/R 開關
– 集成式浮動電源
? 五級脈沖發生器支持:
– 輸出電壓最大值:±100V
– 輸出電壓最小值:±1V
– 最大輸出電流:2A
– 支持 4A 輸出電流模式
– 真正歸零以便對地放電
– 第二諧波在 5MHz 頻率下為 –45dBc
– –3dB 帶寬,220Ω || 240pF 負載
? -20MHz(對于 ±100V 電源)
? 35MHz(對于 ±100V 電源,4A 電流)
– 集成抖動:100fs(100Hz 至 20kHz)
– CW 模式近端相位噪聲:-154dBc/Hz(對于5MHz 信號、1kHz 偏移)
? 有源 T/R 開關,具有:
– 導通電阻:8?
– 導通和關斷時間:300ns
– 基于通道的 T/R 開關控制
? 用于脈沖發生器的片上波束形成器具有:
– 基于通道的 T/R 開關控制
– 延遲分辨率:半個波束形成器時鐘周期,不低于1.56ns
– 最大延遲:214 個波束形成器時鐘周期
– 每通道 960 x 32 位存儲器,用于存儲波形和延遲值。
? 高速(最大值為 400MHz)雙通道 LVDS 串行編程接口
– 較低編程時間:< 500ns(針對延遲分布更新)
– 32 位校驗和功能可檢測錯誤的 SPI 寫入
? 內部溫度傳感器和自動熱關斷
? 無需特定電源時序
? 錯誤標志寄存器,用于檢測多種故障情況
? 用于浮動電源和偏置電壓的集成無源器件

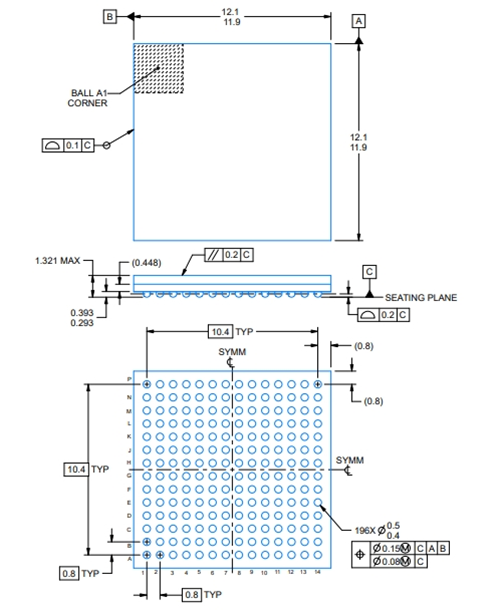

? 小型封裝:FCCSP-196 (12mm x 12mm),間距為0.8mm
說明:
TX08DACP 是集成 8 個線性放大器和 DAC 并配備 5 級脈沖發生器、T/R 開關和片上波束形成器的射頻發射器。
Texas Instruments TX08D 是一款適用于超聲波成像系統的發射器解決方案。該器件支持八個通道,每個通道包括脈沖發生器發送/接收 (T/R) 開關。
應用:
? 超聲波脈沖發生器成像系統
? 壓電式驅動器
