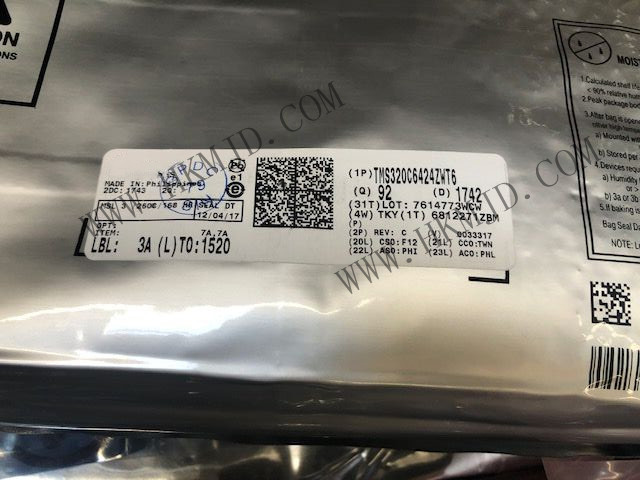

TMS320C6424ZWT6器件是一款C64x+ 定點 DSP - 高達 600MHz、16/8 位 EMIFA、32/16 位 DDR2、SDRAM。

說明：

TMS320C6424ZWT6器件基于TI的第三代高性能高級VelociTI超長指令字(VLIW)架構，是TMS320C6000? DSP平臺中性能最高的定點DSP產品。

C64x+內核在600 MHz時鐘速率下的性能高達每秒48億條指令(MIPS)，為高性能DSP編程挑戰提供了解決方案。該DSP內核具有高速控制器的操作靈活性和陣列處理器的數字能力。

參數：

核心：C64x+

類型：定點

接口：EBI/EMI，HPI，I2C，McASP，McBSP，UART，10/100 以太網 MAC

時鐘速率：600MHz

非易失性存儲器：ROM（64kB）

片載 RAM：240kB

電壓 - I/O：1.8V，3.3V

電壓 - 內核：1.05V，1.20V

工作溫度：0°C ~ 90°C（TJ）

安裝類型：表面貼裝型

封裝/外殼：361-LFBGA

供應商器件封裝：361-NFBGA（16x16）

應用：

電信

音頻

工業應用

特性：

高性能數字信號處理器(C6424)

2.5納秒、2納秒、1.67納秒和1.43納秒指令周期時間

400、500、600 MHz C64x+時鐘速率

八條32位C64x+指令/周期

3200，4000，4800，5600 MIPS

與C64x完全軟件兼容

商業和汽車(Q或S后綴)等級

低功率設備(L后綴)

VelociTI.2擴展VelociTI高級超長指令字(VLIW)TMS 320 c 64 x+DSP內核

帶有VelociTI.2擴展的八個高度獨立的功能單元:

六個alu(32/40位)，每個時鐘周期支持單32位、雙16位或四8位算術運算

兩個乘法器支持每個時鐘周期四次16 × 16位乘法(32位結果)或八次8 × 8位乘法(16位結果)

具有不一致支持的加載存儲架構

64個32位通用寄存器

指令打包減少了代碼量

所有指令都有條件

其他C64x+增強功能

保護模式操作

錯誤檢測和程序重定向的異常支持

對模循環自動聚焦模塊操作的硬件支持

C64x+指令集功能

字節可尋址(8/16/32/64位數據)

8位溢出保護

位域提取、設置、清除

標準化、飽和、位計數

VelociTI.2增加正交性

C64x+擴展

精簡16位指令

支持復數乘法的附加指令

C64x+ L1/L2內存架構

256K位(32K字節)L1P程序RAM/高速緩存[靈活分配]

640千位(80千字節)L1D數據RAM/高速緩存[靈活分配]

1M位(128K字節)L2統一映射RAM/高速緩存[靈活分配]

端序:支持小端序和大端序

外部存儲器接口(EMIFs)

32位DDR2 SDRAM存儲器控制器，具有256M字節地址空間(1.8V I/O)

支持高達333 MHz(數據速率)的總線和與DDR2-400 SDRAM的接口

異步16位寬EMIF (EMIFA ),地址范圍高達128M字節

閃存接口

NOR(8/16位寬數據)

NAND(8/16位寬數據)

增強型直接內存訪問(EDMA)控制器(64個獨立通道)

兩個64位通用定時器(每個可配置為兩個32位定時器)

一個64位看門狗定時器

兩個UARTs(一個帶RTs和CTS流量控制)

主/從內部集成電路(I2C總線)

兩個多通道緩沖串行端口(McBSPs)

I2S和TDM

AC97音頻編解碼器接口

精力

標準語音編解碼器接口(AIC12)

電信接口- ST總線，H-100

128通道模式

多通道音頻串行端口(McASP0)

四個串行器和SPDIF (DIT)模式

16位主機端口接口(HPI)

32位33 MHz 3.3V外設部件互連(PCI)主/從接口

10/100 Mb/s以太網MAC (EMAC)

符合IEEE 802.3標準

支持多種媒體獨立接口(MII、RMII)

管理數據輸入/輸出(MDIO)模塊

VLYNQ接口(FPGA接口)

三路脈寬調制器(PWM)輸出

片內ROM引導加載程序

單獨的省電模式

靈活的PLL時鐘發生器

兼容IEEE-1149.1 (JTAG)邊界掃描

多達111個通用I/O (GPIO)引腳(與其它器件功能復用)

包裝:

361引腳無鉛PBGA封裝(ZWT后綴)，0.8毫米球距

376引腳塑料BGA封裝(ZDU后綴)，1.0mm球距

0.09微米/6層銅金屬工藝(CMOS)

3.3V和1.8V輸入/輸出，1.2V內部(-7/-6/-5/-4/-Q6/-Q5/-Q4)

3.3V和1.8V輸入/輸出，1.05V內部(-7/-6/-5/-4/-L/-Q5)
