TMS320F2808PZS器件是一款具有 100MHz 頻率、128kB 閃存、12 通道 PWM 的 C2000? 32 位 MCU。

產品簡介：

TMS320F2808 器件屬于 TMS320C28x DSP 系列器件，是適用于高要求控制應用的高度集成和高性能解決方案。TI  TMS320F2808 采用低功耗1.8V內核、3.3V I/O和高性能靜態CMOS技術。

參數：

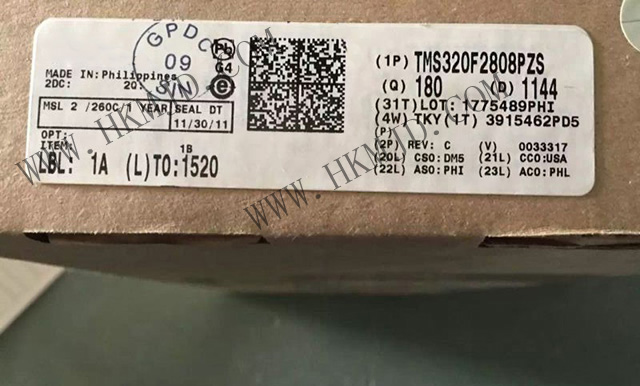

產品：TMS320F2808PZS

核心處理器：C28x

內核規格：32 位單核

速度：100MHz

工作溫度：-40°C ~ 125°C

封裝：LQFP-100

應用：

電機驅動和控制

數字電源

特性：

高性能靜態CMOS技術

100MHz（10ns周期時間）

60MHz（16.67ns周期時間）

低功耗（1.8V內核，3.3V I/O）設計

支持JTAG邊界掃描

IEEE標準1149.1-1990標準測試訪問端口和邊界掃描架構

高性能32位CPU（TMS320C28x）

16x16和32x32 MAC操作

16x16雙MAC

Harvard總線架構

連動運算

快速中斷響應和處理

統一存儲器編程模型

高效代碼（使用C/C++和匯編語言）

片上存儲器

F2809：128K x 16閃存，18K x 16 SARAM

F2808：64K x 16閃存，18K x 16 SARAM

F2806：32K x 16閃存，10K x 16 SARAM

F2802：32K x 16閃存、6K x 16 SARAM

F2801：16K x 16閃存，6K x 16 SARAM

F2801x：16K x 16閃存、6K x 16 SARAM

1K x 16 OTP ROM（僅限閃存器件）

C2802：32K x 16 ROM，6K x 16 SARAM

C2801：16K x 16 ROM，6K x 16 SARAM

啟動ROM（4K×16）

具有軟件啟動模式（通過SCI、SPI、CAN、I2C和并行I/O）

標準數學表

時鐘和系統控制

片上振蕩器

看門狗定時器模塊

任何GPIO A引腳均可連接到三個外部內核中斷之一

可支持所有43個外設中斷的外設中斷擴展 (PIE) 模塊

字節順序：小端序

128位安全密鑰/鎖

保護閃存/OTP/L0/L1塊

防止固件反向工程

三個32位CPU定時器

增強型控制外設

多達16個PWM輸出

多達6個HRPWM輸出，具有150ps MEP分辨率

多達4個捕獲輸入

多達2個正交編碼器接口

多達6個32位/6個16位定時器

串行端口外設

多達4個SPI模塊

多達2個SCI (UART) 模塊

多達2個CAN模塊

一個內部集成電路 (I2C) 總線

12位ADC，16個通道

2 x 8通道輸入多路復用器

兩個采樣和保持

單一/同步轉換

快速轉換速率：

80ns - 12.5MSPS（僅限F2809）

160ns - 6.25MSPS（280x）

267ns – 3.75MSPS（F2801x）

內部或外部基準

最多達35個可單獨編程并帶有輸入過濾的多路復用GPIO引腳

高級仿真特性

分析和斷點功能

通過硬件進行實時調試

開發支持內容

ANSI C/C++編譯器/匯編器/鏈接器

Code Composer Studio? IDE

SYS/BIOS

數字電機控制和數字電源軟件庫

低功耗模式和節能

支持IDLE、STANDBY和HALT模式

禁用單個外設時鐘

封裝選項

薄型四方扁平 (PZ)

MicroStar BGA?（GGM、ZGM）

溫度選項

A：-40°C至+85°C（PZ、GGG、ZGM）

S：-40°C至+125°C（PZ、GGG、ZGM）

Q：-40°C至+125°C (PZ)（符合汽車應用類AEC-Q100標準）
