產品簡介：
MAX86165EFB是一款超低功耗、完全集成的光學數據采集系統。在發射器端，MAX86165具有帶IR發射器的可編程低噪聲LED驅動器。在接收器側，MAX86165由高效PIN光電二極管和光學讀出通道組成。光學讀出通道具有一個低噪聲信號調理模擬前端(AFE)，包括20位模數轉換器(ADC)和業界出色的環境光消除(ALC)電路。由于功耗低、尺寸緊湊、易于使用且具有靈活性，MAX86165非常適合用于多種光學傳感應用中，例如心率檢測以及耳塞等狹小空間中的近距檢測。
MAX86165EFB采用2.7V至5.5V VLED單電源供電。每個器件都內置128字的FIFO。MAX86165EFB采用10引腳OLGA封裝，封裝尺寸為2mm x 2.5mm x 0.82mm，工作溫度范圍為-40oC至+85oC。
應用：
? 面向入耳應用進行優化
? AR/VR眼鏡
? 采用微型封裝，適用于移動應用

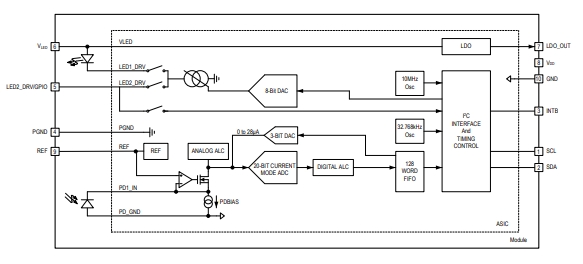

框圖：
特性：
小型模塊中的完整單通道光學數據采集系統
用于反射式心率監護的優化架構
集成紅外近距檢測
提供優化性能，以檢測心率變異性(HRV)的連續監護
高分辨率20位電荷積分ADC
低噪聲8位LED電流DAC
在白卡環回測試中具有高達94.5dB的出色信噪比(SNR)
出色的環境范圍和抑制能力
環境直流電流高達200μA
120Hz時的環境抑制能力為80dB
超低功耗工作滿足可穿戴設備要求
微型2mm x 2.5mm x 0.82mm 10引腳OLGA封裝
