TMCS1107A2BQDR器件是一款80kHz 基本型隔離霍爾效應電流傳感器，具有 420V 工作電壓。說明：TMCS1107 是一款電隔離霍爾效應電流傳感器，能夠 測量直流或交流電流，并具有高精度、出色的線性度和 溫度穩定性。低漂移、溫度補償信號鏈可以在器件的溫 度范圍內實現 <3% 的…
TMCS1107A2BQDR器件是一款80kHz 基本型隔離霍爾效應電流傳感器，具有 ±420V 工作電壓。
說明：
TMCS1107 是一款電隔離霍爾效應電流傳感器，能夠 測量直流或交流電流，并具有高精度、出色的線性度和 溫度穩定性。低漂移、溫度補償信號鏈可以在器件的溫 度范圍內實現 <3% 的滿量程誤差。
輸入電流流經內部 1.8mΩ 導體時，此導體產生的磁場 可由集成式霍爾效應傳感器進行測量。這種結構省去了 外部集中器并簡化了設計。低導體電阻可更大限度減少 功率損耗和熱耗散。固有的電鍍絕緣在電流路徑與電路 之間提供了 420V 使用壽命內工作電壓和 3kVRMS 基本 型隔離。集成式電氣屏蔽可提供出色的共模抑制和瞬態 抗擾度。
輸出電壓與輸入電流成正比，并具有多個靈敏度選項。 固定的靈敏度允許 TMCS1107 使用單個 3V 至 5.5V 的 電源運行，因此消除了比例式誤差并提高了電源噪聲抑 制能力。當電流流入到正輸入引腳時，電流極性被視為 正極?？商峁﹩蜗蚝碗p向感應型號。
特性
? 總體誤差：典型值 ±1%，最大值 ±3%，–40°C 至125°C
– 靈敏度誤差：±0.9%
– 失調電壓誤差：40mA
– 溫漂 0.2mA/°C
– 線性誤差：0.5%
? 多個靈敏度選項：
– TMCS1107A1B/U：50mV/A
– TMCS1107A2B/U：100mV/A
– TMCS1107A3B/U：200mV/A
– TMCS1107A4B/U：400mV/A
? 零漂移內部基準
? 雙向和單向電流感應
? 工作電源電壓范圍：3V 至 5.5V
? 信號帶寬：80kHz
? 3kVRMS 隔離額定值
? 穩健的 420V 使用壽命內工作電壓
? 安全相關認證
– UL 1577 組件認證計劃
– IEC/CB 62368-1

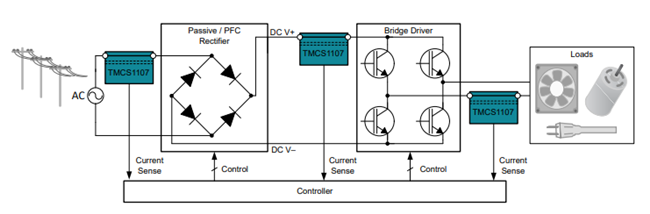

TMCS1107A2BQDR 典型應用圖
應用
? 電機和負載控制
? 逆變器和 H 橋電流測量
? 功率因數校正
? 過流保護
? 直流和交流電源監控
