明佳達電子原裝正品提供Microchip以太網PHY VSC8530XMW-04 單端口工業級快速以太網銅 PHY，帶 RGMII/RMII 接口
1.概述
VSC8530XMW-04 器件專為空間有限的 10/100BASE-TX 應用而設計。它具有集成的線路側端接功能，可節省電路板空間、降低 EMI 并提高系統性能。此外，集成的 RGMII 定時補償消除了對板載延遲線的需求。

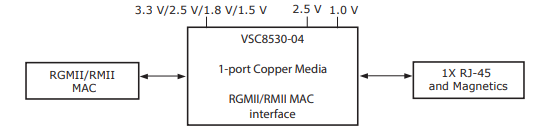

1.2應用圖示
1.3主要功能
? 卓越的物理層和接口技術
? 集成式 10/100BASE-TX 以太網銅纜收發器，采用業界唯一不基于 TDR 的 VeriPHY? 電纜診斷算法
? 獲得專利的線路驅動器，具有低 EMI 電壓模式架構和集成的線路側終端電阻器
? 使用神奇數據包進行網絡喚醒
? 支持 HP 自動 MDIX 和手動 MDI/MDIX
? RGMII/RMII MAC 接口
? 支持高達 16 千字節的巨型幀，帶有可編程同步 FIFO
1.4主要規格
? 符合 IEEE 802.3（10BASE-T、100BASE-TX）規范
? 支持 RGMII、RMII
? 支持 1.5 V、1.8 V、2.5 V 和 3.3 V CMOS，適用于 RGMII 1.3 和 2.0 版本（不支持 HSTL）以及 RMII 1.2 版本
? 支持各種時鐘源： 25 MHz Xtal、25 MHz OSC、50 MHz OSC、125 MHz OSC
? 支持 25 MHz、50 MHz 或 125 MHz 的可編程輸出頻率，與所選的 Xtal 或 OSC 頻率無關
? 支持多種獨立硬件配置選項
? 支持所有 5 位 MDIO/MDC 尋址，可用于使用上拉/下拉電阻器的管理模式設計
? 器件支持 -40 °C 環境溫度至 125 °C 結點溫度的工作溫度
? 可選擇報告鏈路伙伴是否請求在線以太網供電（PoE 和 PoE+）
? 采用 6 毫米 x 6 毫米 48 引腳 QFN 封裝

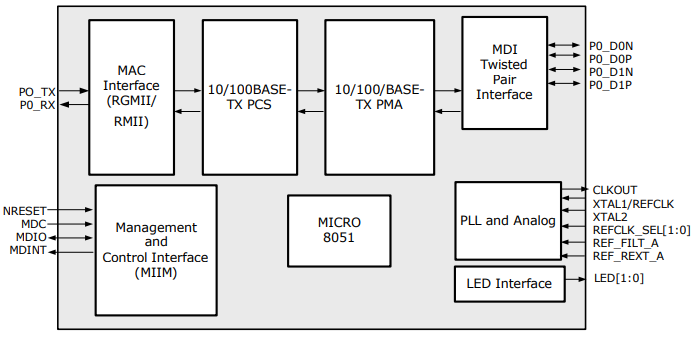

2.框圖
