概述

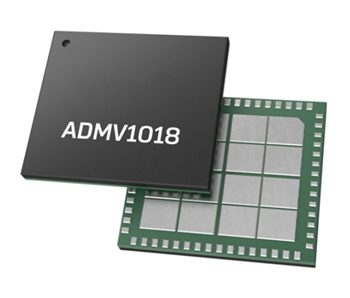

ADMV1018 是一款硅鍺（SiGe）、微波、上變頻器和下變頻器，針對工作頻率范圍為24.0 GHz至29.5 GHz的5G無線電設計進行了優化。

上變頻器提供兩種頻率轉換模式。該器件能夠從差分基帶同相/正交（I/Q）輸入信號直接轉換為RF，也能夠從復雜中頻（IF）輸入信號進行單邊帶上變頻。差分基帶I/Q輸入路徑可以禁用，2 GHz至9.5 GHz的調制單端復數中頻信號可以饋入中頻路徑。然后，這些信號可以上變頻至24.0 GHz至29.5 GHz，同時抑制不需要的邊帶，抑制幅度通常大于25 dBc。串行端口接口（SPI）提供正交相位調整，以實現最佳邊帶抑制。此外，當不需要進行載波饋通優化時，SPI接口允許關斷輸出包絡檢波器以降低功耗。

下變頻器提供兩種頻率轉換模式。該器件能夠?qū)Σ罘只鶐/Q輸出信號進行直接正交解調，以及鏡像抑制下變頻至單端復數IF輸出載波頻率。I/Q基帶輸出共模電壓可在0.75 V至2.15 V范圍內編程，SPI提供正交相位微調，以?xún)?yōu)化I/Q解調性能?；蛘撸梢越没鶐/Q輸出，I/Q信號可以通過片內有源巴倫傳遞，以提供2 GHz至9.5 GHz范圍內的兩路單端復數IF輸出。當器件用作鏡像抑制下變頻器時，無用鏡像項通常被抑制至25 dBc以上。ADMV1018提供平方律功率檢波器，可以監控混頻器輸入端的功率電平。檢波器輸出通過外部自動增益控制（AGC）環路對RF數字步進衰減器（DSA）進行閉環控制。

ADMV1018上變頻器和下變頻器采用緊湊型散熱增強型9 mm × 8 mm柵格陣列（LGA）封裝。這種LGA封裝能夠從封裝頂部對ADMV1018進行散熱，從而實現最高效的散熱。ADMV1018的工作溫度范圍為40°C至+95°C。

特性

RF 輸入/輸出頻率范圍：24 GHz 至 29.5 GHz，將 n257、n258 和 n261 頻段集成在一個尺寸內

1.5 GHz RF 帶寬

兩種升頻轉換模式

從差分基帶 I/Q 或具有優化 IF 范圍的單端復合 IF 直接轉換為 RF 單邊帶升頻

兩種降頻轉換模式

從 RF 到差分基帶 I/Q 直接轉換

鏡像抑制降頻轉換或單端復合 IF

LO 雙倍頻器 (x2) 和四倍頻器 (x4) 模式

匹配的 50? RF 信號和 LO 端口

優化的封裝可改善熱性能

符合 3GPP 規范

應用

? 5G應用

? 點對點微波無線電

? 雷達和電子戰系統

? 儀器儀表和自動測試設備

我們供應/回收ADMV1018BCCZ，如有需要請致電咨詢：

聯系人：陳先生

QQ：1668527835

電話：13410018555

郵箱：chen13410018555@163.com
