844S2416CKILF是（Renesas）推出的一款FemtoClock? NG 系列雙 PLL 頻率合成器，采用 56引腳VFQFN封裝 ，專為空間受限的應用設計。以下是其核心特性：
兩個LVCMOS/LVTTL單端輸出，24MHz
12路LVCMOS/LVTTL單端輸出，25MHz
100MHz的兩個差分HCSL輸出對
一個100MHz或200MHz的差分HCSL輸出對
晶體振蕩器接口:25MHz
PLL 1–VCO:2.4 GHz
pl L2–VCO范圍:1.8GHz至2.2GHz
10%頻率余量，步進為1.25%
可選擴頻–向下擴展-0.5%
I C控制接口，帶地址配置引腳，釋放低電平有效復位時默認加載
3.3V電源電壓
-40°C至85°C環境工作溫度
提供無鉛(RoHS 6)封裝
描述

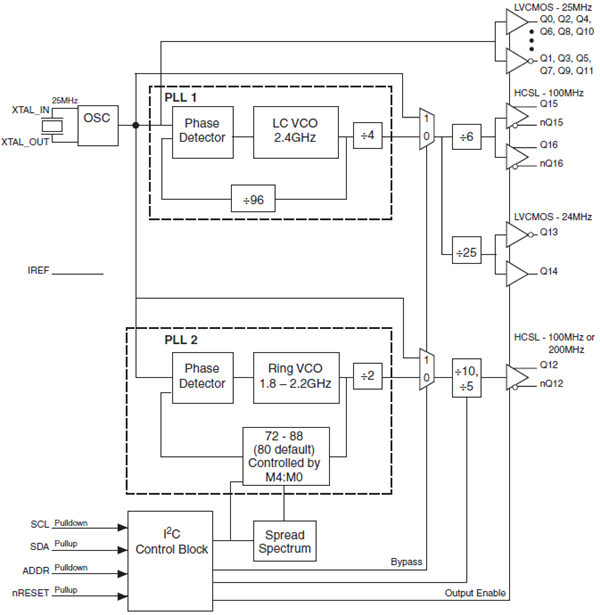

844S2416CKILF是一款 17 輸出雙 PLL 頻率合成器，經過優化，可為以太網、USB 和其他接口生成各種時鐘。844S2416CKILF采用25MHz 18pF并聯諧振晶體，可產生24MHz、25MHz、100MHz和200MHz時鐘，并具有混合HCSL和LVCMOS/LVTTL電平。844S2416CKILF采用 56 引腳 VFQFN 封裝，非常適合空間受限的應用。
控制接口
通過 I2C接口 配置，844S2416CKILF支持通過地址引腳和默認加載實現靈活控制，適用于需要動態調整時鐘頻率的場景。
典型應用
844S2416CKILF頻率合成器主要面向以太網、USB等高速接口的時鐘解決方案，尤其適用于對空間和功耗有嚴格限制的嵌入式系統。
