ADS1248IPWR器件是一款用于精密傳感器測量的 24 位 2kSPS 8 通道 Δ-Σ 模數轉換器（ADC）。ADS1248IPWR具有以下主要特性和規格：24 位，無失碼高達 2 kSPS 的可編程數據速率所有數據速率的單周期建立在 20SPS 時同時實現 50Hz 和 60Hz 抑制具有 8 個模擬多路復用器低噪聲…
ADS1248IPWR器件是一款用于精密傳感器測量的 24 位 2kSPS 8 通道 Δ-Σ 模數轉換器（ADC）。ADS1248IPWR具有以下主要特性和規格：
24 位，無失碼
高達 2 kSPS 的可編程數據速率
所有數據速率的單周期建立
在 20SPS 時同時實現 50Hz 和 60Hz 抑制
具有 8 個模擬多路復用器
低噪聲 PGA：PGA = 128 時為 48 nVRMS
雙匹配可編程激勵電流源
低漂移內部 2.048V 基準：
10 ppm/°C（最大值）
傳感器燒毀檢測
8 個通用 I/O
內部溫度傳感器
電源和 VREF 監控
自校準和系統校準
SPI兼容串行接口
模擬電源：單極（2.7 V 至 5.25 V）和雙極 （±2.5 V） 工作
數字電源：2.7 V 至 5.25 V
工作溫度 –40°C 至 125°C
概述

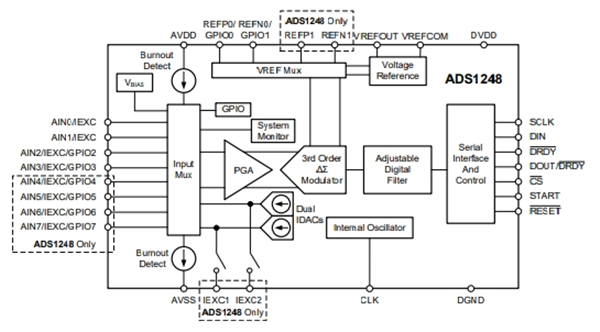

ADS1248IPWR是高度集成的精密 24 位模數轉換器（ADC）。ADS1248IPWR器件具有一個板載、低噪聲、可編程增益放大器（PGA）、一個帶單周期建立數字濾波器的精密 Δ-Σ ADC 和一個內部振蕩器。ADS1248IPWR還提供一個具有 10mA 輸出容量的內置極低漂移電壓基準，以及兩個匹配的可編程電流數模轉換器（DAC）。該款器件為溫度傳感器應用提供完整的前端解決方案，包括熱耦合器、熱敏電阻和電阻溫度檢測器（RTD）。
輸入多路復用器支持ADS1248IPWR的四個差分輸入。此外，該多路復用器還具有傳感器燒毀檢測、熱電偶電壓偏置、系統監控和通用數字 I/O。板載低噪聲 PGA 提供 1 至 128 的可選增益。ΔΣ 調制器和可調數字濾波器僅在一個周期內建立，使用輸入多路復用器時可實現快速通道循環，并支持高達 2 kSPS 的數據速率。對于 20 SPS 或更低的數據速率，濾波器會抑制 50 Hz 和 60 Hz 的干擾。
典型應用
? 溫度傳感器測量：
– RTD、熱電偶和熱敏電阻
? 壓力測量
? 流量計
? 工廠自動化和過程控制
基本參數
產品：ADS1248IPWR
位數：24
采樣率（每秒）：2k
輸入數：4，7
輸入類型：差分，單端
數據接口：SPI
配置：MUX-PGA-ADC
比率 - S/H:ADC：-
A/D 轉換器數：1
架構：三角積分
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 5.25V
電壓 - 供電，數字：2.7V ~ 5.25V
特性：PGA，溫度傳感器
工作溫度：-40°C ~ 105°C
封裝/外殼：28-TSSOP
安裝類型：表面貼裝型
