ADBMS6816WCSWZ是一款多單元電池堆監控器，可測量多達六個串聯連接的電池單元，總測量誤差(TME)小于1.5 mV，適用于大多數電池化學應用?。

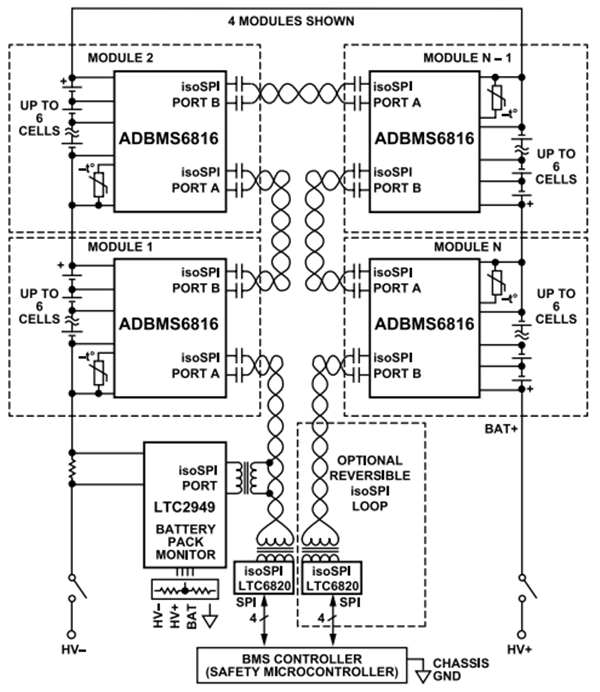

ADBMS6816WCSWZ 典型應用圖
基本參數
型號：ADBMS6816WCSWZ
功能：電池監控器
電池化學成份：多化學
電池?cái)?shù)：6
故障保護：-
接口：I2C，SPI
工作溫度：-
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
封裝/外殼：48-LQFP
詳情
ADBMS6816WCSWZ具有0 V至5 V的電池測量范圍，適合大多數電池化學應用?？稍?04 μs內完成所有六個電池電壓測量，并可以選擇較低的數據采集速率以實現高降噪抑制。
可將多個ADBMS6816WCSWZ器件串聯，以便同時監測更長串的高壓電池組。每個ADBMS6816WCSWZ都有一個isoSPI?接口，用于進行不受RF干擾的遠距離高速通信。多個器件以菊花鏈形式連接，通過最頂端或底端的器件連接到主處理器。該菊花鏈可雙向操作，即使通信路徑出錯，也能確保通信完整性。
電池堆可直接為ADBMS6816WCSWZ供電，也可采用隔離電源對其供電。ADBMS6816WCSWZ包括針對每個電池的被動均衡，可對每個單元進行單獨的脈寬調制(PWM)占空比控制。其他特性包括一個板載5 V穩壓器、七個通用的輸入/輸出(GPIO)線路和一種電流消耗可降低至5.5 μA的休眠模式。
應用場景
ADBMS6816WCSWZ適用于多種高可靠性系統，如：
電動和混合動力汽車
備用電池系統
電網儲能
高功率便攜式設備
此外，ADBMS6816WCSWZ還具有以下主要特性：
最多可測量 6 個串聯電池單元
最大壽命總測量誤差：1.5 mV
可堆疊架構支持?jǐn)?shù)百個單元
內置式 isoSPI 接口
2 Mbps 隔離式串行通信
使用一根雙絞線，最長 20 米
低 EMI 易感性和輻射
雙向斷線保護
電容器或變壓器耦合
可熱插拔，無需外部保護
專為高可靠性系統而設計
包括冗余單元測量
運行模式的診斷范圍
只需 304 μ秒即可測量系統中的所有單元
具有可編程噪聲濾波器的 16 位 ADC
無源單元平衡，每通道高達 300 mA，具有可編程 PWM
7 個 GPIOx 端口或模擬輸入
溫度或其他傳感器輸入
可配置為 I2C 或 SPI 主器件
可容納 ±5 V 母線電壓
休眠模式電源電流：5.5 μA
具有裸焊盤的 48 引腳 LQFP 封裝
AEC-Q100 適用于汽車應用
