DAC80508ZRTER是一款具有精密內部基準電壓的16 位、8 通道、SPI、電壓輸出 DAC。
1、特點
DAC80508ZRTER具有以下主要特點：
? 性能
– INL：±1LSB，16 位分辨率時最高
– TUE：FSR 最大值為 ±0.1%
? 集成 2.5V 精密內部基準電壓
– 初始精度：±5mV（最大值）
– 低溫漂：2ppm/°C（典型值），DAC80508
? 高驅動能力：20mA，0.5V 電源軌
? 靈活的輸出配置
– 用戶可選增益：2、1 或 ?
– 復位至零標度或中標度
– 清除輸出函數：DACx0508C
? 寬運行范圍：
– 電源電壓：2.7V 至 5.5V
– 溫度范圍：–40?C 至 125?C
? 50MHz SPI 兼容型串行接口
– 1.7V 至 5.5V 運行
– 菊鏈運行方式
– CRC 誤差校驗
? 低功耗：0.6mA/通道 (5.5V)
? 小型封裝：3mm × 3mm，16 引腳 WQFN
2、DAC80508 的說明

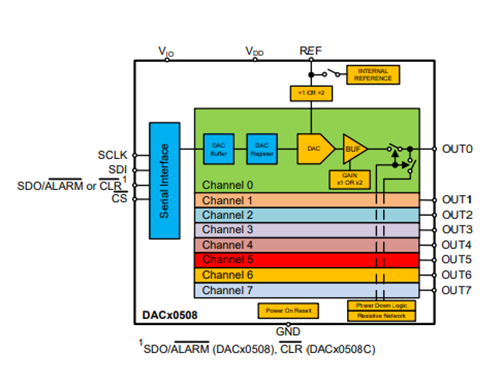

DAC80508ZRTER是低功耗八通道緩沖電壓輸出數模轉換器 (DAC) 引腳兼容系列中的一員，具有 16位分辨率。DAC80508ZRTER包括一個 2.5V（5ppm/°C）內部基電壓準，消除了大多數 應用中所需的外部精密基準。用戶可選增益配置提供 1.25V（增益 = ?）、2.5V（增益 = 1）或 5V（增益 = 2）滿量程輸出電壓。該器件由單個 2.7V 至 5.5V 電源供電，具有單調性，并能提供 ±1 LSB INL 的高線性度。
DAC80508ZRTER通過一個運行時鐘速率高達 50MHz 的串行接口進行通信。VIO 引腳使串行接口可在 1.7V 至 5.5V 范圍內運行。DAC80508ZRTER靈活接口支持使用廣泛的行業標準微處理器和微控制器。
DAC80508ZRTER采用了上電復位電路，以便進行上電并將 DAC 輸出保持在零電平或中間電平，直到在該器件中寫入一個有效代碼。該器件耗用低至 0.6mA/通道 (5.5V) 的電流，因此適用于依靠電池供電的設備。按通道斷電功能將器件電流消耗量降低至 15μA。
3、應用領域
DAC80508ZRTER適用于多種應用場景，包括：
? 光纖網絡
? 無線基礎設施
? 工業自動化
? 數據采集系統
4、技術規格
DAC80508ZRTER的主要規格如下：
位數：16
數模轉換器數：8
建立時間：5μs（典型值）
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：SPI
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：1.7V ~ 5.5V
INL/DNL (LSB)：±0.5，±0.5
架構：R-2R
工作溫度：-40°C ~ 125°C
器件封裝：16-WQFN（3x3）
安裝類型：表面貼裝型
如需獲取DAC80508ZRTER專屬產品報價，歡迎通過訪問明佳達電子官網（www.737420.cn）查詢。
