ADC12DL3200ALJ 具有 LVDS 接口的 3.2GSPS 雙通道 12 位模數轉換器 (ADC)

特點與優勢

? ADC 內核：

– 12 位分辨率

– 雙通道模式下采樣速率高達 3.2GSPS

? 內部抖動技術，可產生低幅高位諧波

? 低延遲 LVDS 接口：

– 總延遲：< 10ns

– 多達 48 個速率為 1.6Gbps 的數據對

– 四個 DDR 數據時鐘

– 選通信號會簡化同步

? 本底噪聲（無輸入，VFS = 1.0VPP-DIFF）：

– 雙通道模式：-151.1dBFS/Hz

? VCMI 為 0V 的緩沖模擬輸入：

– 模擬輸入帶寬 (–3dB)：8.0 GHz

– 可用輸入頻率范圍：> 10 GHz

– 滿量程輸入電壓（VFS，默認值）：0.8 VPP

? 無噪聲孔徑延遲 (TAD) 調節：

– 精確采樣控制：19 fs 步長

– 簡化同步和交錯

– 溫度和電壓不變延遲

? 簡便易用的同步特性：

– 自動 SYSREF 計時校準

– 樣片標記時間戳

? 功耗：3.15W

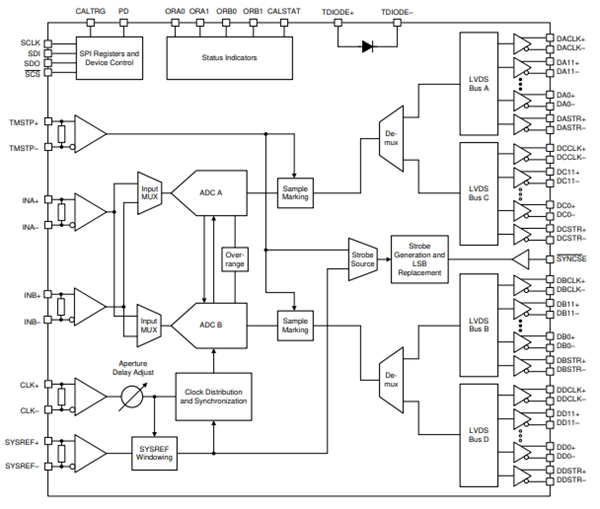

介紹

ADC12DL3200ALJ是一款射頻采樣千兆采樣模數轉換器 (ADC)，可對從直流到 10GHz 以上的輸入頻率進行直接采樣。ADC12DL3200ALJ在雙通道模式下的最大采樣速率為 3200MSPS。該器件可通過編程方式針對通道數（雙通道模式）和奈奎斯特帶寬（單通道模式）進行權衡，方便用戶開發靈活的硬件，從而滿足高通道數或?qū)捤矔r信號帶寬應用的需求。ADC12DL3200ALJ具有 8.0GHz 的全功率輸入帶寬 (-3dB) 和實用的頻率范圍，可對頻率捷變系統的 L、S、C 和 X 頻帶進行直接射頻采樣。

ADC12DL3200ALJ針對延遲敏感型應用采用低延遲的低電壓差分信號 (LVDS) 接口，或在需要 LVDS 的簡易性時使用該接口。該接口使用多達 48 個數據對、四個雙倍數據速率 (DDR) 時鐘和四個選通信號（安排在四條 12 位數據總線中）。該接口支持高達 1.6Gbps 的信號速率。選通信號可簡化總線間和多個器件間的同步工作。選通信號是在內部產生的，并且 SYSREF 輸入可在確定的時間將其復位。無噪聲孔徑延遲 (T AD) 調節和 SYSREF 窗口化等創新的同步特性進一步簡化了多器件同步。

應用場景

ADC12DL3200ALJ適用于多種需要高速采樣的應用場景，包括但不限于：

示波器和寬帶數字轉換器

電子戰（信號情報、電子情報）

飛行時間和激光雷達測距

微波回程

汽車雷達測試器

光譜測量

技術規格

產品：ADC12DL3200ALJ

分辨率：12 bit

通道數量：2 Channel

接口類型：Serial

采樣比：3.2 GS/s

輸入類型：Differential/Single-Ended

結構：Folding Interpolating

模擬電源電壓：1.1 V, 1.9 V

數字電源電壓：1.1 V

SNR – 信噪比：49.7 dB

最小工作溫度：- 40 C

最大工作溫度：+ 85 C

封裝 / 箱體：FCBGA-256

DNL - 微分非線性：0.3 LSB

ENOB - 有效位數：7.4 bit

FPBW - 全功率頻寬：8 GHz

INL - 積分非線性：1.6 LSB

濕度敏感性：Yes

轉換器數量：2 Converter

功耗：3.15 W

產品類型：ADCs - Analog to Digital Converters

參考類型：External, Internal

SFDR - 無雜散動態范圍：78 dB

關閉：No Shutdown

SINAD - 信噪和失真率：46.5 dB
