深圳市明佳達電子有限公司（供應、回收）(AD)亞德諾 AD5691RBCPZ 小型12位 I2C nanoDAC+，單通道電壓輸出數模轉換器。
產品概述

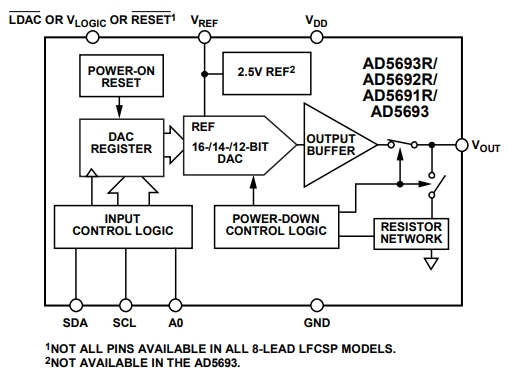

AD5691R屬于nanoDAC+?系列，它是一款低功耗、單通道、12位緩沖電壓輸出DAC。該器件內部集成默認2.5 V基準電壓源，提供2 ppm/°C漂移。 輸出范圍可編程設置為0 V至VREF 或 0 V 至 2 × VREF。 采用2.7 V至5.5 V單電源供電，通過設計保證單調性。
內部上電復位電路確保DAC寄存器上電時寫入零電平，而內部輸出緩沖器配置為正常模式。 AD5691R具有關斷模式，可在5 V時降低器件功耗至2 μA（最大值），并且提供軟件可選的輸出負載。
AD5691R采用 I2C接口。 某些器件選項還提供異步 RESET 引腳和 VLOGIC引腳，可兼容1.8 V。
應用
? 過程控制
? 數據采集系統
? 數字增益和失調電壓調整
? 可編程電壓源
? 光學模塊
特點
? 超小型封裝：2 mm × 2 mm、8引腳LFCSP
? 高相對精度(INL)：16位時最大±2 LSB
? 低漂移2.5 V基準電壓源：2 ppm/℃（典型值）
? 可選輸出范圍：2.5 V或5 V
? 總不可調整誤差(TUE)：0.06% FSR（最大值）
- 失調誤差：±1.5 mV（最大值）
- 增益誤差：±0.05% FSR（最大值）
? 低毛刺：0.1 nV-sec
? 高驅動能力：20 mA
? 低功耗： 1.2mW @ 3.3V
? 獨立邏輯電源：1.8 V至5.5 V
? 寬工作溫度范圍：-40 ℃至+105 ℃
? 魯棒的4 kV HBM ESD保護
