最新資訊AD5685RARUZ是（ADI）推出的四通道、14位nanoDAC+系列數模轉換器（DAC）?，集成 ?2 ppm/℃高穩定性內部基準源?，支持SPI/DSP接口，適用于高精度信號生成場景?。產品介紹AD5685RARUZ采用2.7 V至5.5 V單電源供電，通過設計保證單調性，并具有小于0.1% FSR的增益誤差和1…
AD5685RARUZ是（ADI）推出的四通道、14位nanoDAC+?系列數模轉換器（DAC）?，集成 ?2 ppm/℃高穩定性內部基準源?，支持SPI/DSP接口，適用于高精度信號生成場景?。
產品介紹

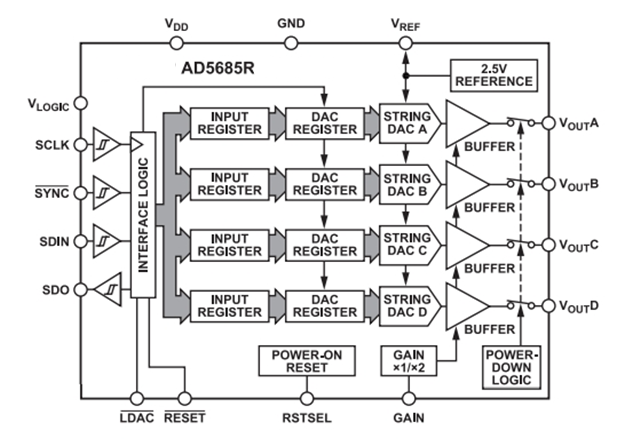

AD5685RARUZ采用2.7 V至5.5 V單電源供電，通過設計保證單調性，并具有小于0.1% FSR的增益誤差和1.5 mV的失調誤差性能。此外，AD5685RARUZ還內置一個上電復位電路和一個RSTSEL引腳，確保DAC輸出上電至零電平或中間電平，直到執行一次有效的寫操作為止。AD5685RARUZ具有各通道獨立省電特性，在省電模式下，AD5685RARUZ在3 V時的功耗降至4 uA。
AD5685RARUZ采用多功能SPI接口，時鐘速率最高達50 MHz，包含一個為1.8V/3V/5V邏輯電平準備的VLOGIC引腳。
關鍵優勢
1、高相對精度：AD5685RARUZ（14位）：±1LSB INL（最大值）
2、低漂移片內基準電壓源：溫度漂移：2.5V時2ppm/°C
應用領域
1、工業自動化控制?
AD5685RARUZ可用于 ?PLC模擬量輸出模塊?，通過多通道獨立配置輸出范圍，驅動閥門、電機等執行機構，滿足工業現場高精度控制需求?。
2、通信基站信號調諧?
在射頻功率放大器（PA）的偏置電壓調節中，AD5685RARUZ提供穩定的輸出信號，支持動態調整基站發射功率，優化信號覆蓋范圍?。
3、測試與測量設備?
作為 ?可編程基準源?，AD5685RARUZ集成于示波器、信號發生器等儀器，生成高精度校準信號，提升測試系統可靠性?。
4、醫療電子設備?
在便攜式醫療設備（如心電圖儀）中，AD5685RARUZ用于生成多路刺激信號，支持低功耗設計，延長電池續航時間?。
5、汽車電子系統?
AD5685RARUZ適用于車載傳感器校準模塊，通過 SPI 接口與 MCU 通信，實時調整傳感器輸出參數，提升駕駛安全性與數據準確性?。
AD5685RARUZ具有以下主要特點：
高相對精度(INL)：±2 LSB（最大值，16位）
低漂移2.5 V基準電壓源：2 ppm/°C（典型值）
小型封裝：16引腳TSSOP封裝
總不可調整誤差(TUE)：±0.1% FSR（最大值）
失調誤差：±1.5 mV（最大值）
增益誤差：±0.1% FSR（最大值）
高驅動能力：20 mA、0.5 V（供電軌）
用戶可選增益：1或2（GAIN引腳）
復位到零電平或中間電平（RSTSEL引腳）
1.8 V邏輯兼容性
帶回讀或菊花鏈的50 MHz SPI
低毛刺：0.5 nV-sec
低功耗：3.3 mW (3 V)
2.7 V至5.5 V電源
溫度范圍：-40°C至+105°C
如需獲取AD5685RARUZ產品報價，歡迎訪問本公司網站（www.737420.cn）。
