深圳市明佳達電子推出一款全新ADI HMC6301BG46P7毫米波接收器,57 GHz - 64 GHz(RF 接收器)。
簡介

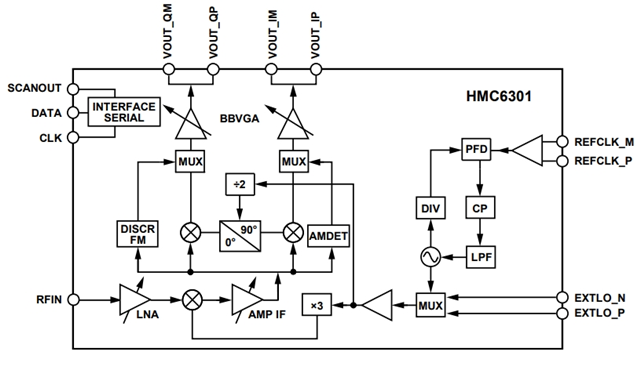

HMC6301BG46P7是一款完整的毫米波接收器集成電路,采用符合RoHS標準的6 mm × 4 mm晶圓級球柵陣列(WLBGA)封裝,包括低噪聲放大器(LNA)、鏡像抑制濾波器、RF至IF下變頻器、IF濾波器、I/Q下變頻器和頻率合成器。HMC6301BG46P7接收器的工作頻率范圍為57 GHz至64 GHz,雙邊調制帶寬高達1.8 GHz。
集成式頻率合成器在250 MHz、500 MHz或540 MHz步長下進行調諧,具有出色的相位噪聲,支持高達64 QAM的調制。或者,可以注入外部LO,HMC6301BG46P7支持用戶可選LO特性或相位相干發射和接收操作以及高達256 QAM的調制。HMC6301BG46P7通過通用模擬基帶I/Q接口提供對各種調制格式的支持。
HMC6301BG46P7還內置AM和FM檢波器以便解調開關鍵控(OOK)、頻移鍵控(FSK)或最小頻率鍵控(MSK)調制格式,從而實現更低成本和功耗的串行數據鏈路,而無需使用高速數據轉換器。
產品優勢
1、HMC6301BG46P7支持V頻段(57-64 GHz)信號接收,集成低噪聲放大器(LNA)和下變頻器,提供高增益(典型值>20 dB)與低噪聲系數(典型值8 dB),顯著提升信號接收質量?。
2、HMC6301BG46P7整合鏡像抑制濾波器、IF濾波器及I/Q下變頻器,減少外圍元件需求,支持SPI接口實現靈活配置?。
3、工作溫度范圍覆蓋-40°C至85°C,適配工業與車載環境;2.7V供電電壓兼容多種電源方案,保障系統穩定性?。
HMC6301BG46P7具有以下特性:
頻段:57 - 64 GHz
RF信號帶寬:最高達1.8 GHz
噪聲系數:8 dB(典型值)
接收器增益:0 - 70 dB
數字和模擬RF和IF增益控制
可編程基帶增益和濾波器帶寬
集成頻率合成器
集成鏡像抑制濾波器
部分外置的環路濾波器
支持外部LO
片內溫度傳感器
支持256-QAM調制
集成AM和FM檢波器
通用模擬I/Q基帶接口
三線式串行數字接口
符合RoHS標準的75引腳晶圓級球柵陣列封裝
應用場景
1、毫米波通信系統?
HMC6301BG46P7憑借1.8 GHz雙邊調制帶寬,可部署于60 GHz ISM頻段無線鏈路,支持64/256 QAM高階調制,滿足5G回傳、點對點高速數據傳輸需求?。
?2、高頻無線通信基站?
HMC6301BG46P7的高增益特性適用于基站射頻前端,增強弱信號接收能力,提升覆蓋范圍與抗干擾性能?。
?3、衛星通信終端?
在衛星地面站與終端設備中,HMC6301BG46P7通過低功耗AM/FM檢波器實現OOK、FSK調制解調,簡化數據鏈路設計?。
?4、雷達與傳感系統?
HMC6301BG46P7集成頻率合成器(相位噪聲<-90 dBc/Hz),適配高精度雷達探測、自動駕駛毫米波雷達及工業傳感場景?。
?5、工業物聯網(IIoT)?
HMC6301BG46P7的小型化封裝(6 mm × 4 mm)與高帶寬特性,支持工廠自動化設備、智能儀表的無線監控與實時控制?。
如需采購HMC6301BG46P7產品,歡迎訪問本公司官網(www.737420.cn)。
