產品介紹

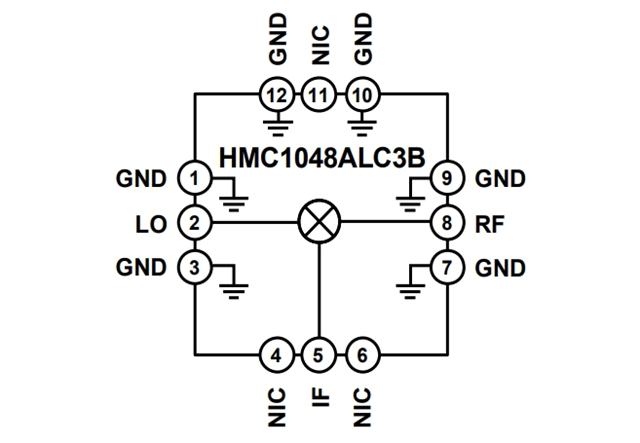

HMC1048ALC3B是一款由Analog Devices（ADI）推出的高性能?通用型單芯片微波集成電路（MMIC）?，采用雙平衡混頻器設計，專為高頻信號處理場景優化?。HMC1048ALC3B支持?2.25 GHz至18 GHz射頻（RF）輸入?及?DC至4 GHz中頻（IF）輸出?，廣泛應用于通信、雷達、測試設備及軍用系統?。HMC1048ALC3B采用?3 mm×3 mm無鉛芯片載體封裝?（LCC），兼容表貼制造技術（SMT），簡化了集成流程?。
HMC1048ALC3B提供出色的本振(LO)至RF、LO至IF及RF至IF隔離性能。混頻器采用的LO驅動電平范圍為9 dBm至17 dBm。HMC1048ALC3B無需線焊，可以使用表貼制造技術。
技術規格
產品：HMC1048ALC3B
射頻：2.25 GHz to 18 GHz
轉換損失——最大：14 dB
NF—噪聲系數：10 dB
LO頻率：2.25 GHz to 18 GHz
中頻：DC to 4 GHz
最大工作溫度：+ 85 C
最小工作溫度：- 40 C
安裝風格：SMD/SMT
封裝 / 箱體：LCC-12
OIP3 - 三階截點：20 dBm
P1dB - 壓縮點：10 dB
Pd-功率耗散：235 mW
產品類型：RF Mixer
核心特點
無源設計?：HMC1048ALC3B無需外部直流偏置或匹配電路，大幅降低系統復雜度?。
?高線性度與隔離性能?：?輸入三階截點（IIP3）?達20 dBm，支持高動態范圍信號處理?。
LO至RF隔離?25 dB、?LO至IF隔離?20 dB、?RF至IF隔離?15 dB，有效抑制信號串?dāng)_?。
寬頻段覆蓋?：HMC1048ALC3B支持2.25-18 GHz RF頻段與DC-4 GHz IF頻段，適配多協議通信需求?。
低功耗與高可靠性?：LO驅動電平范圍為9-17 dBm，HMC1048ALC3B適合高能效設計；符合RoHS標準，滿足工業及軍用環境要求?。
應用領域?
Ka頻段通信系統?：HMC1048ALC3B適用于衛星通信、VSAT（甚小孔徑終端）及點對多點無線電設備，實現高頻信號下變頻?12。
測試與測量設備?：憑借高線性度與寬頻段特性，HMC1048ALC3B可用于頻譜分析儀、射頻傳感器及校準系統?。
軍用電子系統?：滿足雷達、電子戰設備及軍用應答器的嚴苛環境要求?。
工業自動化?：HMC1048ALC3B支持高頻工業傳感器及射頻識別（RFID）系統設計?。
結論，HMC1048ALC3B憑借其無源設計、寬頻段覆蓋及高隔離性能，成為高頻信號處理領域的核心器件。通過ADI官網的技術文檔與評估工具，用戶可高效實現HMC1048ALC3B在通信、測試及軍用系統的集成?。
如需采購HMC1048ALC3B混頻器產品，請聯系：
電話?：+86 13410018555（陳先生）
?郵箱?：chen13410018555@163.com
官網：www.737420.cn
