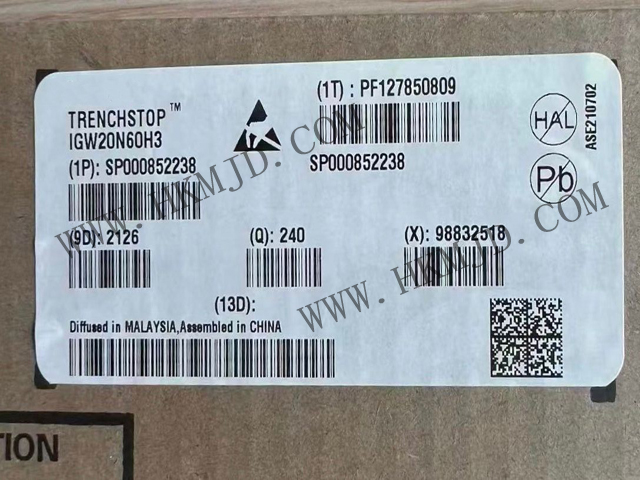

深圳市明佳達電子有限公司全新原裝【分銷英飛凌IGBT晶體管】IGW20N60H3 采用 TO247 封裝的高速 600 V，20 A 單通道 TRENCHSTOP? IGBT3 在開關和傳導損耗之間實現了最佳折衷。
IGW20N60H3是一款600V、20A的單通道TRENCHSTOP? IGBT3系列絕緣柵雙極型晶體管，采用TO-247封裝，具備以下核心特性：
高電壓與大電流：集電極-發射極擊穿電壓（VCEO）為600V，連續集電極電流（IC）為40A。
低開關損耗：IGW20N60H3具有類似MOSFET的關斷行為，開關速度快，傳導損耗低。
低飽和電壓：在25°C時，VCE(sat)為1.95V（最大值），確保高效能表現。
高功率耗散：IGW20N60H3最大功率耗散為170W。
寬工作溫度范圍：IGW20N60H3工作溫度范圍為-40°C至+175°C。
低EMI性能：集成快速恢復反并聯二極管，電磁干擾（EMI）表現優秀。
封裝形式：IGW20N60H3采用TO-247-3通孔封裝，適合工業級應用。
IGW20N60H3技術規格
IGBT 類型： 溝槽型場截止
電壓 - 集射極擊穿（最大值）： 600 V
電流 - 集電極 (Ic)（最大值）： 40 A
電流 - 集電極脈沖 (Icm) ：80 A
不同 Vge、Ic 時 Vce(on)（最大值）： 2.4V @ 15V，20A
功率 - 最大值： 170 W
開關能量： 800μJ
輸入類型： 標準
柵極電荷： 120 nC
25°C 時 Td（開/關）值： 17ns/194ns
測試條件： 400V，20A，14.6 歐姆，15V
工作溫度： -40°C ~ 175°C（TJ）
安裝類型： 通孔
應用場景
IGW20N60H3適用于多種高功率、高頻開關的應用場景，包括：
工業驅動器：用于電機驅動和變頻器。
不間斷電源（UPS）：提供高效的功率轉換。
逆變器：適用于太陽能逆變器和焊接逆變器。
家用電器和感應烹飪：支持高效能和快速響應。
明佳達現貨供應IGW20N60H3，庫存充足，可滿足客戶的多樣化需求。明佳達作為專業的電子元器件經銷商，提供原裝正品，確保產品質量和性能。如需了解更多產品信息或采購支持，歡迎聯系。
