最新資訊說明L9305EP是一款可配置的單片式螺線管驅動器 IC，設計用于控制自動變速箱、電子穩定性控制和主動懸掛應用中的線性螺線管。四個通道可以任意組合配置為低壓側或高壓側驅動器。該器件包括功率晶體管、再循環晶體管以及功率和再循環晶體管的電流檢測。這種結構保證了每個通…
說明
L9305EP是一款可配置的單片式螺線管驅動器 IC，設計用于控制自動變速箱、電子穩定性控制和主動懸掛應用中的線性螺線管。四個通道可以任意組合配置為低壓側或高壓側驅動器。該器件包括功率晶體管、再循環晶體管以及功率和再循環晶體管的電流檢測。這種結構保證了每個通道電流測量的冗余性。
調節電流的可編程范圍為 0-1.5 A（正常范圍），分辨率為 0.25 mA，或 0-2 A（擴展范圍），分辨率為 0.33 mA。用戶可以在設定點電流上疊加可配置的抖動調制。
32 位 CRC 保護 SPI 接口用于配置和控制所有通道，并提供所有診斷功能的狀態反饋。低電平有效復位輸入 RESN 用于禁用所有通道，并將內部寄存器復位為默認值。EN_DR 引腳和集成式故障安全預驅動器提供了安全啟用路徑。隔離的冗余安全關斷路徑可確保關鍵內部故障禁用故障安全預驅動器。高電平有效使能引腳 EN_DR 用于啟用或禁用所有通道的操作。當 EN_DR 引腳為低電平時，所有通道均被禁用。故障輸出引腳用于在檢測到故障時向微控制器發出外部中斷。用戶可根據自己的具體系統要求，將特定故障映射到 FAULTn 引腳。
功能
通過 AEC-Q100 認證
4 通道獨立 LSD/HSD 電流控制驅動器
集成電流檢測路徑
電流精度（正常范圍）± 5 mA（0 至 0.5 A 范圍）± 1%（0.5 A 至 1.5 A 范圍
電流精度（擴展量程）± 15 mA（0 至 0.3 A 量程）± 5%（0.3 A 至 0.5 A 量程）± 4%（0.5 A 至 2 A 量程
最大驅動器 RDSON 375 mΩ @ 175 °C
13 位電流設定點分辨率
可變和固定頻率電流控制
可編程抖動功能
可選驅動器壓擺率控制
安全特性
具有 VDS 監控功能的高端故障安全 ENABLE 開關預驅動器
冗余安全使能路徑
利用 BIST 進行高級診斷和監控
溫度傳感器和監控
所有通道的冗余電流檢測
包括 CRC 在內的校準和配置存儲器
利用地址反饋、5 位 CRC、幀計數器和長/短幀檢測實現安全串行通信
寄存器驗證
具有 5 位 CRC 信息驗證功能的 32 位 SPI 通信
封裝： PWSSO36
完全符合 ISO26262 標準，支持 ASIL-D 系統

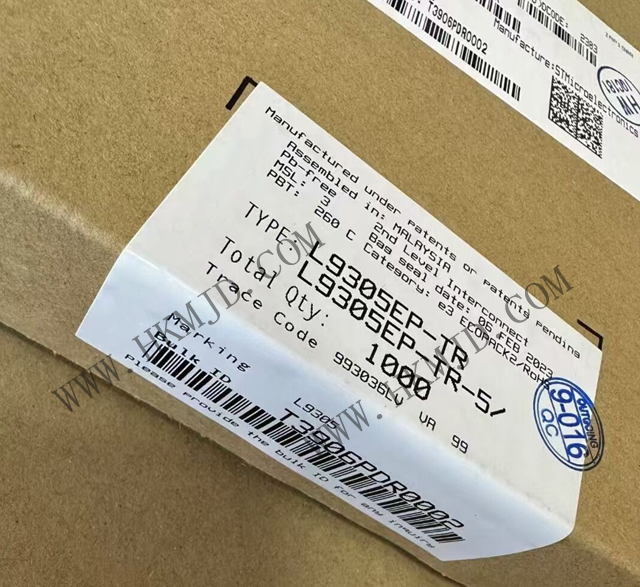

深圳市明佳達電子有限公司供應意法半導體 L9305EP 汽車柵極驅動器，全新原裝，質量保證，歡迎致電！
