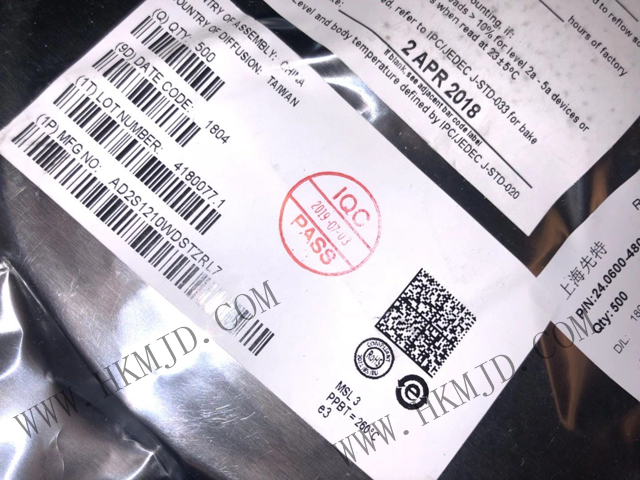

深圳市明佳達電子推出AD2S1210WDSTZ由ADI公司生產的一款分辨率可變、10位至16位R/D轉換器，內置參考振蕩器。

說明

AD2S1210WDSTZ是一款10位至16位分辨率旋變數字轉換器，集成片上可編程正弦波振蕩器，為旋變器提供正弦波激勵。

AD2S1210WDSTZ轉換器的正弦和余弦輸入端允許輸入3.15 V p-p ± 27%、頻率為2 kHz至20 kHz范圍內的信號。Type II伺服環路用于跟蹤輸入信號，并將正弦和余弦輸入端的信息轉換為輸入角度和速度所對應的數字量。AD2S1210WDSTZ的最大跟蹤速率為3125 rps。

AD2S1210WDSTZ和AD2S1210WDSTZRL7型號已經過獨立的認證機構批準，可用于符合ISO 26262標準的汽車安全完整性等級B應用。

產品特色

1、比率跟蹤轉換：Type II跟蹤環路能夠連續輸出位置數據，且沒有轉換延遲。它還可以抑制噪聲，并提供參考和輸入信號的諧波失真容限。

2、系統故障檢測：故障檢測電路可以檢測旋變的信號丟失、超范圍輸入信號、輸入信號失配或位置跟蹤丟失。各故障檢測閾值可以由用戶單獨編程，以便針對特定應用進行優化。

3、輸入信號范圍：正弦和余弦輸入端支持3.15 V p-p ± 27%的差分輸入電壓。

4、可編程激勵頻率：AD2S1210WDSTZ可以輕松地將激勵頻率設置為2 kHz至20 kHz范圍內的多個標準頻率。

5、3種格式位置數據：通過16位并行端口或4線串行接口可以訪問10位至16位絕對角位置數據。增量式編碼器仿真采用標準A-quad-B格式，并提供方向輸出。

6、數字速度輸出：通過16位并行端口或4線串行接口可以訪問10位至16位帶符號的數字量速度。

AD2S1210WDSTZ具有以下特性：

完整的單芯片旋變數字轉換器

最大跟蹤速率：3125 rps（10位分辨率，CLKIN = 10.24 MHz）

角度精度：±2.5 (+ 1 LSB)弧分（B和D級）

分辨率：10/12/14/16位，由用戶設置

并行和串行10位至16位數據端口

絕對位置與速度輸出

系統故障檢測

可編程故障檢測閾值

差分輸入

增量式編碼器仿真

內置可編程正弦波振蕩器

兼容DSP和SPI標準

電源電壓：5 V，邏輯接口電壓2.3 V至5.25 V

額定溫度范圍：?40°C至+125°C（C、D和W級）

通過AEC-Q100汽車應用認證

提供ASIL B安全評估證書

應用場景

1、?電動助力轉向（EPS）?：通過實時跟蹤電機轉子的角度和速度，AD2S1210WDSTZ實現精準的轉向力矩控制，滿足 ISO 26262 ASIL B 功能安全認證?。

2、?集成啟動器發電機（ISG）?：在混合動力系統中，AD2S1210WDSTZ監測發電機轉子位置，優化啟停效率與能量回收精度?。

3、?數控機床與伺服電機控制?：將旋轉變壓器的正余弦信號轉換為高分辨率數字量（16位精度），AD2S1210WDSTZ支持閉環位置控制，誤差<0.01°?。

4、?閥門與機械臂控制?：通過 SPI 或并行接口與 PLC/FPGA 通信，AD2S1210WDSTZ實現工業設備的高動態響應（最大跟蹤速率 3125 rps）?。

5、?飛行控制系統?：在飛行姿態調整中提供高可靠性角度反饋，AD2S1210WDSTZ可耐受極端溫度（-40℃至+125℃）與振動環境?。

6、?高精度成像設備?：用于 CT/MRI 設備的旋轉部件位置檢測，AD2S1210WDSTZ可確保掃描精度與穩定性?。

7、?關節角度反饋?：AD2S1210WDSTZ支持機器人關節的實時位置校準，提升運動軌跡精度（±0.005°）?。

如需了解更多AD2S1210WDSTZ產品信息，請訪問深圳市明佳達電子官網（www.737420.cn）與我們聯系。
