明佳達——供應 [Renesas] BiCMOS 收發器：ISL83082EIUZ RS-485/RS-422 收發器

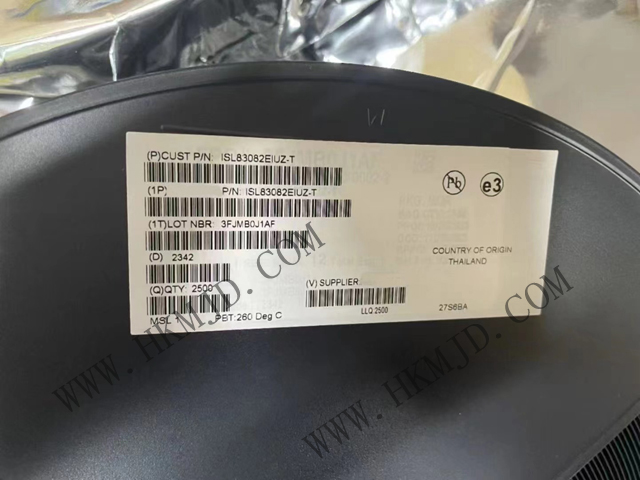

【深圳市明佳達電子有限公司】長期供應 [Renesas] BiCMOS 收發器：ISL83082EIUZ RS-485/RS-422 收發器。

ISL83082EIUZ 是Renesas 生產的一款BiCMOS收發器IC，它專為RS-485和RS-422標準的平衡通信而設計。以下是關于ISL83082EIUZ的詳細信息：

型號：ISL83082EIUZ

封裝：MSOP-8

類型：BiCMOS收發器IC——RS-485/RS-422收發器

ISL83082EIUZ 是 BiCMOS、ESD 保護、5V 供電、單收發器，符合 RS-485 和 RS-422 平衡通信標準。ISL83082EIUZ 與同類產品不同，該 Intersil 系列指定采用 10% 容差電源（4.5V 至 5.5V）。

ISL83082EIUZ 具有極低的總線電流（+125μA/-75μA），因此可為 RS-485 總線提供真正的 1/8 單位負載。這樣，在不違反 RS-485 規范規定的 32 單位最大負載的情況下，無需使用中繼器，就能在網絡上連接多達 256 個收發器。

ISL83082EIUZ 在遠程公用事業抄表系統中，單個電表的讀數通過 RS-485 網絡傳送到集中器，因此允許的節點數較多，最大限度地減少了所需中繼器的數量。然后通過單個接入端口或無線鏈路從集中器讀出所有儀表的數據。

ISL83082EIUZ——接收器（Rx）輸入采用全故障安全設計，可確保在 Rx 輸入浮動、短路或終止但未驅動的情況下輸出邏輯高電平 Rx。

ISL83082EIUZ——產品屬性：

類型：收發器

協議：RS422，RS485

驅動器/接收器數：1/1

雙工：半

接收器滯后：20 mV

數據速率：115Kbps

電壓 - 供電：4.5V ~ 5.5V

工作溫度：-40°C ~ 85°C

安裝類型：表面貼裝型

封裝/外殼：8-TSSOP，8-MSOP（0.118"，3.00mm 寬）

供應商器件封裝：8-MSOP

ISL83082EIUZ——功能特點?：

?BiCMOS技術?：ISL83082EIUZ 采用先進的BiCMOS工藝制造，結合了雙極型晶體管和CMOS晶體管的優點，提供高性能和低功耗。

?ESD保護?：ISL83082EIUZ——每個驅動器輸出和接收器輸入都具備±15kV的ESD（靜電放電）保護能力，有效防止靜電損壞，且不會發生閂鎖現象。

?5V供電?：ISL83082EIUZ 支持5V電源供電，并能在4.5V至5.5V的寬電壓范圍內穩定工作，適應不同電源環境。

?全故障安全?：ISL83082EIUZ 接收器具有全故障安全特性，能夠處理開路、短路、終端和浮動等異常情況，提高系統的可靠性。

?小封裝?：ISL83082EIUZ 采用MSOP等小型封裝，節省電路板空間，便于集成到小型設備中。

ISL83082EIUZ——產品特征：

提供無鉛產品（符合 RoHS 規范）

RS-485 I/O 引腳 ESD 保護 ±15kV 所有引腳上的 HBM 3 級 ESD 保護 (HBM) >7kV

微型 MSOP 封裝可節省 50% 的電路板空間

全故障安全（開路、短路、端接和浮動）接收器

熱插拔電路

上電/掉電期間，Tx 和 Rx 輸出保持三態

真正的 1/8 單位負載，允許總線上多達 256 個設備

指定用于單路 5V、10% 容差電源

高達 10Mbps 的高數據速率

低靜態電源電流 530μA 超低關機電源電流 70nA

-7V 至 +12V 共模輸入電壓范圍

半雙工和全雙工引腳布局

三態 Rx 和 Tx 輸出

用于驅動器過載保護的電流限制和熱關斷功能

ISL83082EIUZ——應用場景?：

ISL83082EIUZ適用于需要RS-485或RS-422通信接口的各種電子設備，如工業控制、自動化系統、數據通信設備等。其高性能、低功耗和小封裝的特點使其成為這些應用場景中的理想選擇。

綜上所述，ISL83082EIUZ 作為一款高性能的BiCMOS收發器IC，在RS-485/RS-422通信領域具有廣泛的應用前景。
