深圳市明佳達電子有限公司全新原裝出售德州儀器（40V）TPS92629QDGNRQ1 具有熱共享控制的單通道、汽車類高側 LED 驅動器TPS92629QDGNRQ1器件概述TPS92629-Q1 單通道 LED 驅動器采用獨特的熱管理設計，可減少器件溫升。 TPS92629-Q1 是由汽車電池直接供電的線性驅動器，具…
深圳市明佳達電子有限公司全新原裝出售德州儀器（40V）TPS92629QDGNRQ1 具有熱共享控制的單通道、汽車類高側 LED 驅動器
TPS92629QDGNRQ1器件概述
TPS92629-Q1 單通道 LED 驅動器采用獨特的熱管理設計，可減少器件溫升。 TPS92629-Q1 是由汽車電池直接供電的線性驅動器，具有寬電壓范圍，可輸出高達 250mA 的全電流負載。外部分流電阻器可用來共享輸出電流并由驅動器驅動。該器件具有全面的診斷功能，包括 LED 開路、LED 接地短路、LED 電池短路和器件過熱保護。模擬調光控制的高精度和經過優化的壓擺率可支持非板載長線路驅動，增強了 EMC 性能，還消除了閃變和殘像問題。 可通過 FAULT 引腳的不同電壓電平報告多個故障，適用于安全性至關重要的應用。
TPS92629-Q1特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1: – 40 ° C 至 125 ° C 、 T A
? 寬輸入電壓范圍：4.5V 至 40V
? 通過外部分流電阻器實現熱共享功能
? 低靜態電流
– 關斷模式下 EN 處于低電平時為 10uA
– 故障模式下具有低電源電流
? 單通道高精度電流調節：
– 高達 250mA 的輸出通道電流
– 集成模擬調光和 PWM 調光控制
– 在 PWM 調光模式下，在整個溫度范圍內的精度為 ±5%
– 在模擬調光模式下最大電流 20%-100% 時，在整個溫度范圍內的精度為 ±5%
– 在模擬調光模式下最大電流 10%-20% 時，在整個溫度范圍內的精度為 ±10%
? 低壓降：
– 最大壓降：150 mA 時為 350 mV
– 最大壓降：250 mA 時為 500 mV
? 診斷和保護
– LED 開路，具有自動恢復功能
– LED 接地短路，具有自動恢復功能
– LED 電池短路，具有自動恢復功能
– 在低壓降運行情況下支持診斷并具有可調閾值
– 具有多故障報告功能的更安全的系統
– 熱關斷
? 工作結溫范圍：–40°C 至 150°C
TPS92629-Q1 產品應用
? 車外小燈：盲點檢測指示燈、門把手、充電口
? 車內燈：頂燈、閱讀燈
? 車外尾燈：尾燈、中央高位剎車燈、側標志燈
? 通用 LED 驅動器應用

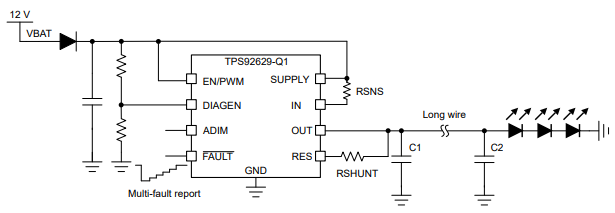

典型應用圖
