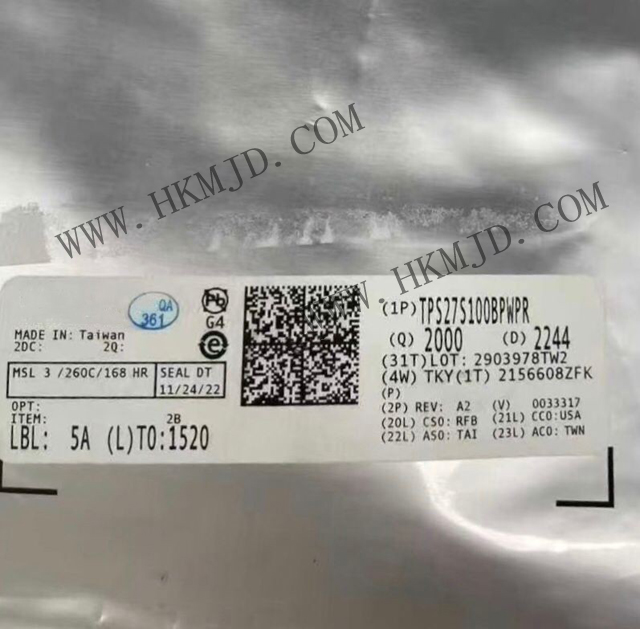

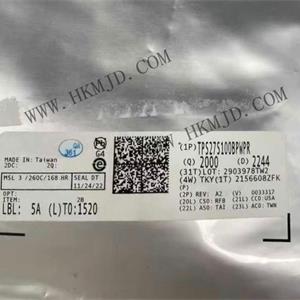

TPS27S100BPWPR是一款受到全面保護的單通道高側開關，具有集成式 NMOS 和電荷泵。全面的診斷功能和高精度電流監控器 功能 ，可對負載進行智能控制?？烧{(diào)節電流限制功能能夠極大地提高整個系統的可靠性。器件診斷報告具有兩個版本，以支持?jǐn)?shù)字故障狀態和模擬電流監控器輸出。精確的電流監控器和可調節電流限制特性使該器件從市場中脫穎而出。

TPS27S100BPWPR 的產品屬性

制造商: Texas Instruments

產品種類: 電源開關 IC - 配電

類型: High Side

輸出端數量: 1 Output

輸出電流: 4 A

電流限制: 500 mA to 6 A

導通電阻—最大值: 100 mOhms

運行時間—最大值: 50 us

空閑時間—最大值: 80 us

工作電源電壓: 5 V to 40 V

最小工作溫度: - 40 C

最大工作溫度: + 125 C

安裝風格: SMD/SMT

封裝 / 箱體: HTSSOP-14

系列: TPS27S100

TPS27S100BPWPR 的特性

具有全面診斷功能的 80mΩ 單通道高側開關

TPS27S100A：開漏狀態輸出

TPS27S100B：電流監視器模擬輸出

寬工作電壓范圍：3.5V 至 40V

超低待機電流，低于 0.5μA

工作結溫范圍，-40°C 至 150°C

輸入控制，兼容 3.3V 和 5V 邏輯

高精度電流監控器，在 1A 時精度為 ±30mA

可通過外部電阻器將電流限制調節為 0.5A 至 6A（在 0.5A 時精度為 ±20%）

用于對 MCU、模擬或數字接口進行多路復用的診斷使能功能

針對 IN 和 OUT 引腳的出色 ESD 保護

±16kV IEC 61000-4-2 ESD 接觸放電

±4kV IEC 61000-4-4 電氣快速瞬變

±1.0kV/42Ω IEC 61000-4-5 浪涌

保護

過載和接地短路保護

電感負載負電壓鉗位

欠壓鎖定 (UVLO) 保護

具備自恢復功能的熱關斷和熱振蕩

接地失效保護

診斷

開啟和關閉狀態輸出開路負載/對電源短路檢測

過載和接地短路檢測

熱關斷和熱振蕩檢測

TPS27S100BPWPR 的應用

? 可編程邏輯控制器

? 樓宇自動化

? 電信/網絡
