TPS259461LRPWR 應用蘋果Macbook AIR/5.5v電子保險絲

TPS25946xx 2.7V至23V 5.5A電子保險絲是一套高度集成的電路保護和電源管理解決方案，采用小型封裝。這些器件只需很少的外部元件即可提供多種保護模式，能夠非常有效地抵御過載、短路、電壓浪涌和過多浪涌電流。憑借集成的背靠背FET，該器件可在導通狀態下實現雙向電流流動，同時可在關斷狀態下阻斷兩個方向的電流流動。該特性使其非常適合用于USB OTG (On-The-Go) 應用。

輸出轉換率和浪涌電流可使用單個外部電容器進行調節。如果輸入超過可調過壓閾值，則通過切斷輸出來保護負載免受輸入過壓情況的影響。該器件通過主動限制電流來響應輸出過載。輸出電流限制閾值以及瞬態過流消隱定時器均可由用戶調節。限流控制引腳還可用作模擬負載電流監控器。

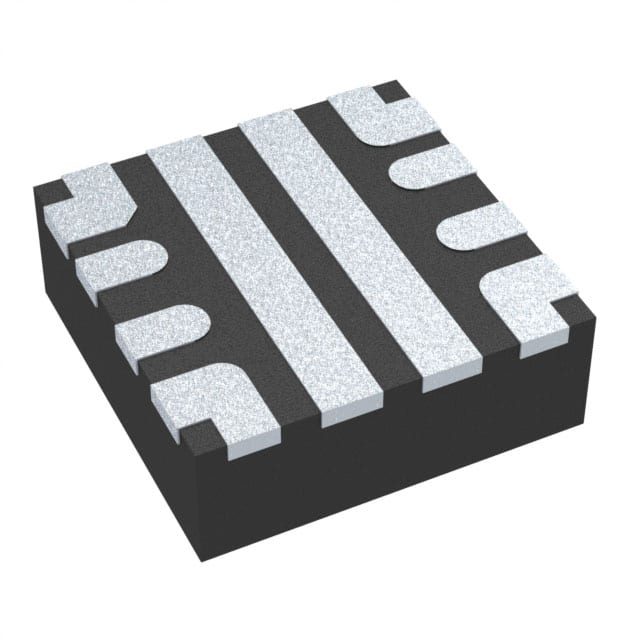

TPS25946xx采用2mm x 2mm、10引腳HotRod QFN封裝，可提高散熱性能，減小系統占位面積。該器件的工作結溫范圍為–40°C至+125°C。

特性

寬工作輸入電壓范圍：2.7V至23V

絕對最大值為28V

集成背靠背FET，具有低導通電阻(ROn=28.3mΩ（典型值）)

導通狀態下雙向電流流動

關斷狀態下反向電流阻斷

快速過壓保護

可調節過壓鎖定 (OVLO)，響應時間為1.2μs（典型值）

正向過流保護，具有負載電流監控器輸出 (ILM)

有源限流響應

可調閾值 (ILIM)：0.5A至6A

ILIM>1A時精度：±10%

可調瞬態消隱定時器 (ITMER)，可實現高達2 x ILIM峰值電流

輸出負載電流監控精度：±6% (IOUT≥1A)

快速跳閘響應，用于OUT引腳短路保護

響應時間：500ns（典型值）

可調（2 × ILIM）和固定閾值

高電平有效使能輸入，帶可調節欠壓鎖定閾值 (UVLO)

可調節的輸出轉換率控制 (dVdt)

過溫保護

電源良好指示 (PG)，具有可調閾值 (PGTH)

UL 2367認證（進行中）

IEC 62368 CB認證（進行中）

占位面積?。篞FN 2mm x 2mm，0.45mm腳距

應用

USB On-The-Go (OTG)

智能手機

平板電腦

數碼相機

銷售點終端

無線充電器
