MAX25530GTL/V+是一款高度集成的TFT電源和LED背光驅動器IC，適用于汽車TFT-LCD應用。該IC集成了一個降壓-升壓轉換器、一個升壓轉換器、兩個柵極驅動器電源和一個升壓/SEPIC轉換器，可為顯示屏背光中的一到四串LED供電。

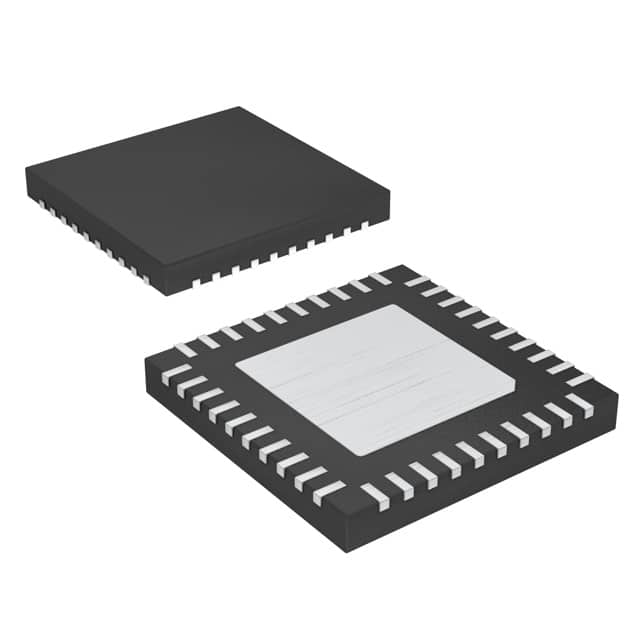

可通過SEQ引腳上的電阻或通過I2C接口選擇七種預設模式之一，對所有電源域的啟動和關斷序列進行控制。MAX25530GTL/V+采用帶裸露焊盤的40引腳(6mm x 6mm) TQFN封裝，工作環境溫度范圍為-40°C至+105°C。

特點

4路輸出TFT-LCD偏置電源

TFT-LCD部分的輸入為2.8V至5.5V

集成430kHz或2.2MHz升壓和降壓-升壓轉換器

輸出電壓可調的正負10mA柵極穩壓器（三倍頻器/反相倍頻器）

通過SEQ引腳進行電阻可編程的靈活時序控制

所有輸出都提供欠壓檢測

低靜態電流待機模式

4通道LED背光驅動器

每通道電流高達150mA

輸入電壓范圍：4.5V至42V

集成升壓/SEPIC控制器（440kHz或2.2MHz）

200Hz時的調光比為10,000:1

自適應電壓優化功能可降低LED電流沉中的功耗

燈串開路、LED短路和接地短路診斷功能

低電磁輻射(EMI)

支持LED燈串相移調光

對LED驅動器和TFT采用擴頻技術

可選開關頻率

提供用于控制和診斷的I2C接口

通過FLTB引腳和I2C進行故障指示

檢測到故障后自動重試

過載和熱保護

環境工作溫度范圍：-40°C至+105°C

40引腳(6mm x 6mm) TQFN封裝，帶裸露焊盤

AECQ100 1級

應用

汽車中心顯示器

汽車儀表盤

汽車抬頭顯示

汽車導航系統
