LDC5071EPWRQ1 是一款高速精確的電感式傳感器，用于測量汽車和工業應用中的絕對線性和旋轉位置。該器件旨在連接通常位于印刷電路板上的三個電感式感應線圈。其中一個線圈連接到 LDC5071-Q1 的激勵電路并充當發送器，其他兩個次級線圈用作接收器。

特性

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 0：–40°C 至 +160°C 的工作環境溫度范圍

? 高分辨率，在高達 480,000RPM 的轉速下具有 ≤1度的精度

? 正弦和余弦輸出的差分信號路徑支持寬動態輸入范圍

? 集成模擬前端 IC，適用于非接觸式電感式位置傳感器進行0° 至 360° 絕對旋轉位置測量

? 支持在惡劣環境中運行；不受雜散磁場、污垢和污染的影響

? 無需磁體

? 輸入電源工作模式：5V 和 3.3V

? 工作電流：22mA（最大值）

? 集成 2.4MHz 至 5MHz 頻段的 LC 振蕩器，用于激勵電感式傳感器線圈

? 具有高電壓保護功能和大容性負載能力的差分輸出驅動器

? 自動和手動增益控制，能夠盡可能地提高輸出驅動器的動態范圍

? 內置傳感器和電源診斷

? 輸入電源和輸出引腳具有 –15V 至 30V 的反向電壓和過壓保護功能

? 有關增強型功能安全和診斷，請參閱 LDC5072-Q1

? 支持冗余模式

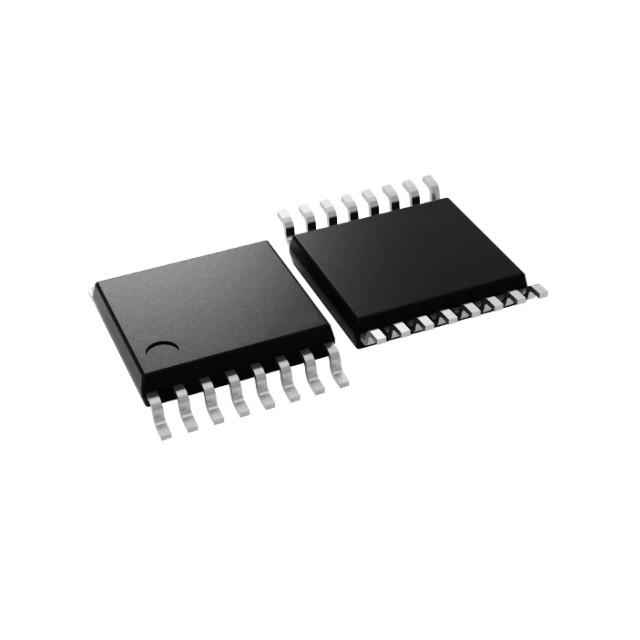

? 封裝：TSSOP-16 (5.00mm x 4.40mm)

應用

? EV/HEV 牽引電機逆變器

? 電動動力轉向

? 制動助力電機

? 換擋系統

? 集成式起動發電機

? 踏板位置

? 閥門和執行器

? 機器人

? 電動自行車
