MAX22201ATC- 36V、3.5A 有刷電機驅動器，帶集成電流檢測功能

型號：MAX22201ATC

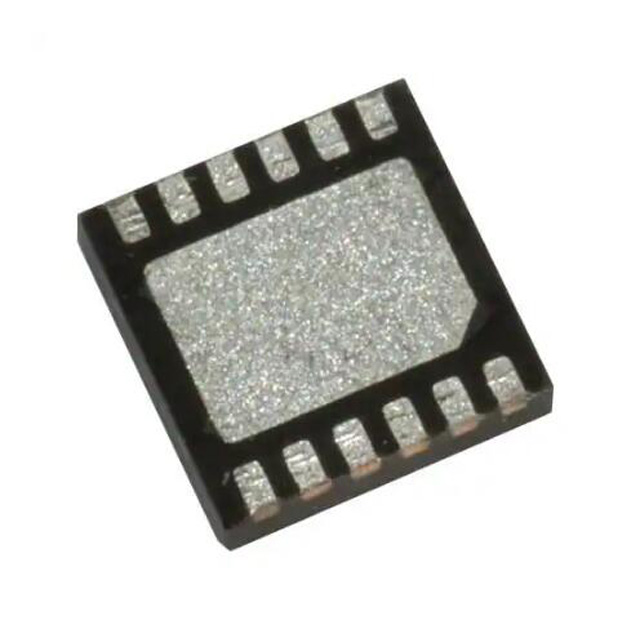

封裝：TDFN-12

類型：電機驅動器

描述：電機驅動器 - 集成電流檢測功能的 36V 有刷直流電機驅動器

產品概述

MAX22201ATC 集成一個 36V、峰值 3.5A 的全橋，能夠驅動一個有刷直流電機。全橋采用阻抗極低的 FET，典型 RON（高壓側 + 低壓側）為 0.3Ω，因而具有很高的驅動效率。3.5A 的額定峰值電流受限于過流保護閾值 (OCP)。峰值電流定義為驅動器在短瞬態情況下可提供的最大電流。

產品特性

一個額定電壓為 +36V 的全 H 橋

總 RDS（ON）（高壓側 + 低壓側）： 300mΩ（典型值）（TA = +25°C）

額定電流（+25°C typ）

IPEAK = 3.5A

IRMS = 2A

可配置電流驅動調節 (CDR)，用于限制滯流和浪涌電流

用于 CDR 的可配置關斷時間 (tOFF)

無損耗集成電流檢測 (ICS) 消除了外部笨重電阻器并節省了功率

電流檢測輸出 (CSO) 功能： 在 ISEN 引腳上輸出內部感應電流的復制品

故障指示引腳 (FAULT)

完全集成的充電泵

保護

每個單獨通道的過流保護 (OCP)

欠壓鎖定 (UVLO)

熱關斷 (TSD) T = +165°C

ESD 保護 8kV HBM（OUT1 和 OUT2 引腳）

應用

有刷直流電機驅動

鎖存閥和電磁閥

步進電機驅動（僅單相）
