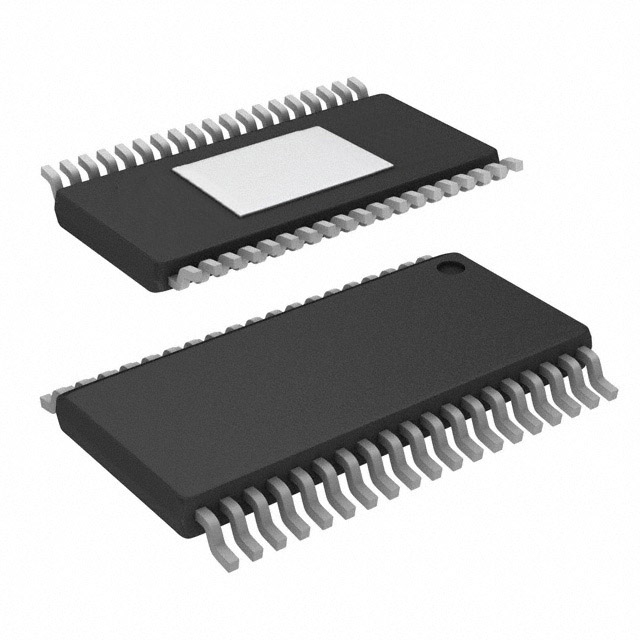

TLC6C5716QDAPRQ1器件是一款車用 16 通道恒定電流 RGB LED 驅動器，其可在 LED 進行測試。TLC6C5716-Q1 器件可提供最高 50mA 的輸出電流（由外部電阻器設置）。該器件具有一個 7 位點校正，每路輸出 2 個范圍。該器件還具有一個針對每個顏色組輸出的 8 位亮度控件。

可通過 12 位、10 位或 8 位灰度控制調整每個輸出的亮度。該器件的電路能夠檢測各種系統故障，其中包括 LED 故障、鄰近引腳短路故障、基準電阻器故障等。壓擺率控件具有 2 個可調節位置，可最大限度的降低系統噪聲。輸出電平由一個 LED 組流向另一個 LED 組時，其變化存在一定的時間間隔。此時間間隔有助于降低起動電流。SDI 和 SDO 引腳允許串聯多個器件，并通過 1 個串行接口控制。

特性

? 符合面向汽車應用的 AEC-Q100 標準， 具有

– 器件溫度等級 1：–40°C 至 125°C，TA

? 16 個恒定電流阱輸出通道

– 50mA 最大輸出電流

– 8V 最大輸出電壓

– 兩個輸出組：OUTRn、OUTBn

? 輸出電流調整

– 7 位點校正 (DC)，適用于每個通道

– 8 位亮度控制功能 (BC)，適用于每個組

? 集成 PWM 灰度發生器

– 可為每個單獨通道進行 PWM 調光

– 可調節全局灰度模式：12 位、10 位和 8 位

? 保護和診斷

– LED 開路檢測 (LOD)、LED 短路檢測 (LSD)、輸出 GND 短路檢測 (OSD)

– 鄰近的引腳短路 (APS) 檢測

– 預熱警告 (PTW)、熱關斷 (TSD)

– IREF 電阻器開路 (IOF) 及短路檢測 (ISF) 和保護

– 用于 GCLK 錯誤檢測和 LOD_LSD 寄存器錯誤檢查的負位切換

– LOD_LSD 電路自檢

? 可編程輸出轉換率

? 輸出通道組延遲

? 串行數據接口

應用

? 車用儀表盤

? 車用局部調光顯示屏

? 車用面板

? 車用 HVAC 控制面板

? 車用中心堆棧顯示屏

? 車內 RGB 環境照明

? 車用線控換檔和變速器
