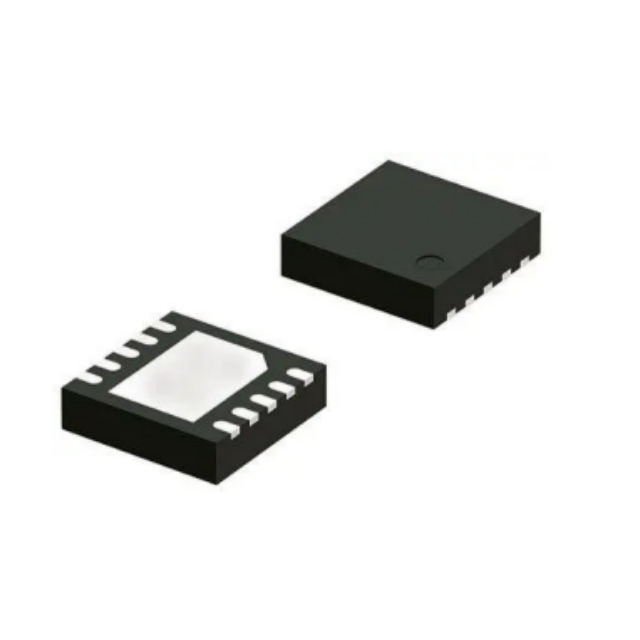

WLAN7001CZ 是一款完全集成的射頻前端 MMIC，適用于 802.11a/n/ac WLAN，信道帶寬高達 80 MHz。它包括一個低噪聲放大器、一個TDD 操作所需的單刀雙擲開關。還包括一個發射功率放大器和一個集成功率檢測器，覆蓋整個 ISM波段。集成了諧波和共存濾波器，具有用于高功率信號處理的 RX 旁路模式和用于優化功率效率的低功率 TX 模式。采用 HX2SON10 封裝，基底面為 1.7 mm × 2.0 mm，厚度為 300 μm。

功能和優點

● 全 ISM 高頻段 5150 MHz 至 5850 MHz

● 完全集成的射頻前端

● 帶旁路模式的低噪聲放大器 (LNA)

● 單刀雙擲開關 (SPDT)

● 具有高線性度和低功耗模式的功率放大器 (PA)

● 用于閉環控制的集成功率檢測器

● 輸入和輸出集成 50 Ω 匹配；無直流輸入/輸出端口

● 集成諧波和共存濾波器

● 電源電壓 3.0 V 至 4.75 V

● RX 模式下電源電流低至 8 mA，性能優化

● 低 RX 噪聲系數 = 2.35 dB

● 效率高：在 +17 dBm、MCS9 的 TX 模式下，電源電流為 185 mA

● 1.25 % DEVM 時 +15 dBm 的 TX 輸出功率（MCS9/VHT80）

● 2.0 % DEVM 時 +17.5 dBm 的 TX 輸出功率（MCS7/HT40）

● 所有引腳均具有 ESD 保護（HBM > 2 kV）

● 小型 10 引腳無引線封裝 1.7 mm × 2.0 mm × 0.3 mm；0.35 mm 間距

應用

● IEEE 802.11a/n/ac WiFi、WLAN

● 智能手機、平板電腦、上網本和其他便攜式計算設備

● 接入點、路由器、網關

● 無線視頻

● 通用 ISM 應用
