ACS722LLCTR-05AB-T電流傳感器 IC 是工業、商業和通信系統交直流傳感的精確經濟的解決方案。小型封裝非常適合空間狹小的應用，由于減少了電路板的面積，還降低了成本。典型應用領域包括電動機控制、載荷檢測和管理、開關式電源和過電流故障保護。

該器件具有精確的、低偏移線性霍爾傳感器電路，并在晶片表面附近設有銅傳導通路。通過該銅傳導通路的應用電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過磁場與霍爾傳感器的靠近來優化器件精確度。精確的比例電壓由低偏置的穩定斬波 BiCMOS 霍爾 IC 提供，該 IC 包括 Allegro 的專利數字溫度補償裝置，可以實現基于溫度的超精確性能。通過一次銅導體路徑（從引腳 1 和 2 至引腳 3 和 4）的電流增加時，該器件的輸出具有正斜率，該路徑用于電流感測。

傳導路徑的端子與傳感器引線（引腳 5-8）采用電氣隔離。由此可在高電平電流傳感應用場合使用 ACS722 電流傳感器，而且無需使用高電平側差分放大器或其他昂貴的隔離技術。

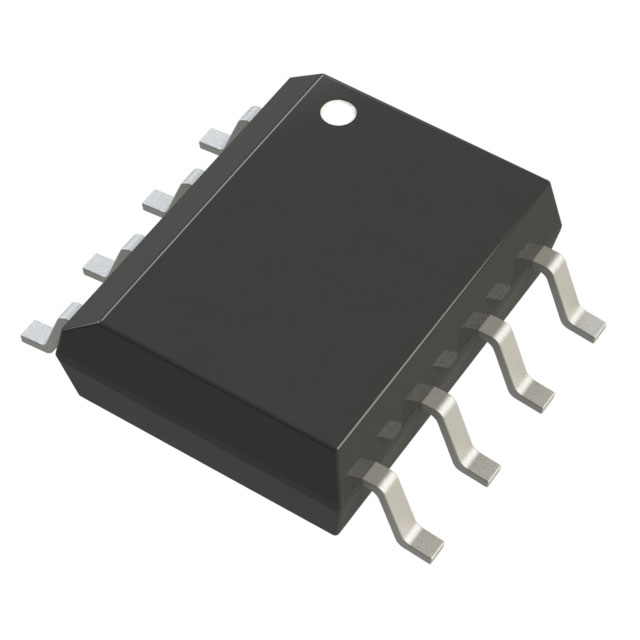

ACS722LLCTR-05AB-T采用小型扁平表面安裝座 SOIC8 封裝，或是高隔離電壓表面安裝座 SOIC16W 寬體封裝。引腳架采用 100％ 霧錫電鍍，可與標準無鉛（Pb）印刷電路板裝配流程兼容。

主要特性

利用專利集成數字溫度補償電路，您可以在開環傳感器中獲得近似閉環的溫度測量精確度。

UL60950-1 (ed. 2) 認證

介電強度電壓

ACS722LLC：2.4 kVrms

基本隔離工作電壓

ACS722LLC：420 Vpk 或 VDC / 297 Vrms

增強隔離工作電壓憑借專有放大器和過濾器設計技術，該器件具有業界領先的噪聲性能，并且?guī)捯诧@著改善

引腳可選帶寬：80 kHz（高帶寬應用）或 20 kHz （低噪聲性能）。

一次導體，功率損失低，耐沖擊電流容量大。

ACS722LLC：0.65 mΩ

封裝：小型扁平 SOIC8 封裝適合空間狹小應用

ACS722LLC：集成屏蔽實際上消除了從電流導體至晶片的電容耦合，顯著抑制了高 dv/dt 瞬變導致的輸出噪聲

3 - 3.6 V，正比于交直流電流的單相電源操作輸出電壓

出廠時校準靈敏度和靜態輸出電壓實現更高精確度

穩定斬波實現極度穩定的靜態輸出電壓

近零的磁滯

電源電壓的成比例輸出
