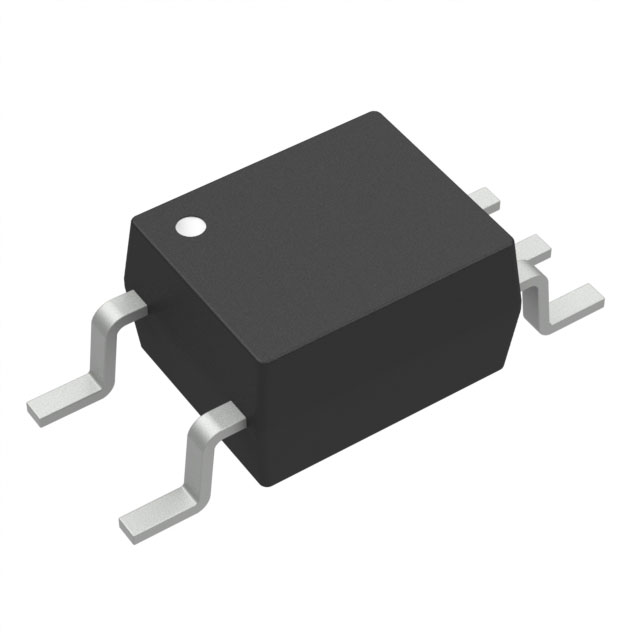

ACPL-M75N-500E 光耦合器采用 LED、封裝和 CMOS IC 技術，在數據速率高達 15 Mbaud 時實現出色的光電隔離。內部法拉第屏蔽提供了有保證的最低 30 kV/μs 的共模瞬態抗擾度規格。光耦合器的基本構件是一個高速 LED 和一個 CMOS 檢測器集成電路。檢測器集成電路包含一個集成光電二極管、一個高速跨阻放大器和一個帶輸出驅動器的電壓比較器。

產品屬性

通道數：1

輸入 - 側 1/側 2：1/0

電壓 - 隔離：3750Vrms

共模瞬變抗擾度（最小值）：30kV/μs

輸入類型：DC

輸出類型：開路集電極

電流 - 輸出/通道：10 mA

數據速率：15MBd

傳播延遲 tpLH / tpHL（最大值）：55ns，55ns

上升/下降時間（典型值）：6ns， 5ns

電壓 - 正向 (Vf)（典型值）：1.5V

電流 - DC 正向 (If)（最大值）：20mA

電壓 - 供電：5.5V

工作溫度：-40°C ~ 125°C

安裝類型：表面貼裝型

封裝/外殼：6-SOIC（0.173"，4.40mm 寬），5 引線

供應商器件封裝：5-SO

應用

● 通信接口： RS485、CANBus 和 I2C

● 微處理器系統接口

● A/D 和 D/A 轉換器的數字隔離
