DRV8706SQRHBRQ1 是一款高度集成式 H 橋柵極驅動器，能夠驅動高側和低側 N 溝道功率 MOSFET。它可使用集成式倍增電荷泵（針對高側）和線性穩壓器（針對低側）生成合適的柵極驅動電壓。

該器件通過使用智能柵極驅動架構來降低系統成本并提高可靠性。柵極驅動器可優化死區時間以避免出現擊穿問題，通過可調柵極驅動電流對減少電磁干擾 (EMI) 進行控制，而且可通過 VDS 和 VGS 監控器來防止漏源極和柵極短路問題。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 +125°C，TA

? 提供功能安全

– 有助于進行功能安全系統設計的文檔

? H 橋智能柵極驅動器

– 4.9V 至 37V（絕對最大值為 40V）工作電壓范圍

– 倍增電荷泵可實現 100% PWM

– 半橋和 H 橋控制模式

? 引腳對引腳柵極驅動器型號

– DRV8106-Q1：具有直列式放大器的半橋

– DRV8705-Q1：具有低側放大器的 H 橋

? 智能柵極驅動架構

– 可調壓擺率控制

– 0.5 mA 至 62 mA 峰值拉電流輸出

– 0.5 mA 至 62 mA 峰值灌電流輸出

– 集成死區時間握手

? 寬共模電流分流放大器

– 支持直列式高側或低側

– 可調增益設置（10、20、40、80 V/V）

– 集成反饋電阻

– 可調 PWM 消隱方案

? 提供多個接口選項

– SPI：詳細配置和診斷

– H/W：簡化的控制和更少的 MCU 引腳

? 展頻時鐘可降低 EMI

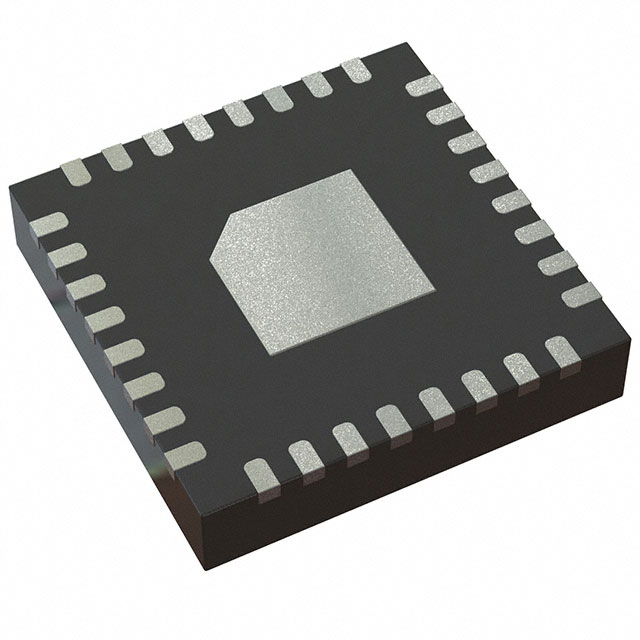

? 具有可潤濕側翼的緊湊型 VQFN 封裝

? 集成保護特性

– 專用驅動器禁用引腳 (DRVOFF)

– 電源和穩壓器電壓監控器

– MOSFET VDS 過流監控器

– MOSFET VGS 柵極故障監控器

– 用于反極性 MOSFET 的電荷泵

– 離線開路負載和短路診斷

– 器件熱警告和熱關斷

– 故障條件中斷引腳 (nFAULT)

應用

? 汽車類有刷直流電機

? 螺線管和繼電器

? 電動車窗升降器和滑動門

? 電動天窗

? 電動座椅模塊

? 電動后備箱和后備箱門

? BDC 燃油泵、水泵、機油泵

? 擋風玻璃雨刮器
